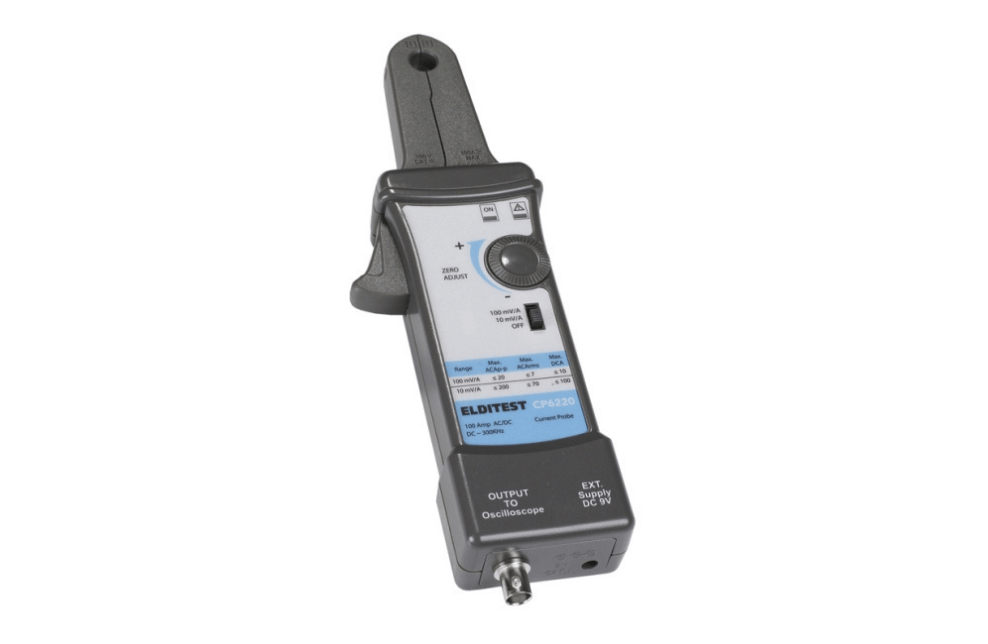

A série CP6000 da Cal Test Electronics (B&K Precision) oferece uma família de quatro modelos de pontas de corrente ativas, projetadas para estender a funcionalidade de osciloscópios de propósito geral. Com larguras de banda que variam de 300 kHz a 1,5 MHz e capacidade de medição de até 100 A (AC/DC), essas pontas são ideais para análise de fontes de alimentação, inversores e drives de motores. Cada modelo possui seleção de faixa dupla, indicador de sobrecarga e pode ser alimentado por bateria para aplicações portáteis ou via adaptador AC incluso, garantindo flexibilidade total na bancada ou em campo.
A série CP6000 destaca-se pelo seu design moderno e corpo compacto, facilitando o manuseio em painéis elétricos com espaço limitado. Diferente de garras passivas, estas pontas ativas utilizam sensores de Efeito Hall para capturar componentes de corrente contínua (DC) e alternada (AC) simultaneamente. Com larguras de banda que atingem 1,5 MHz no modelo CP6990, o engenheiro consegue visualizar com clareza o ripple de fontes chaveadas e transientes rápidos, tornando-as ferramentas indispensáveis para o desenvolvimento e manutenção de eletrônica de potência.

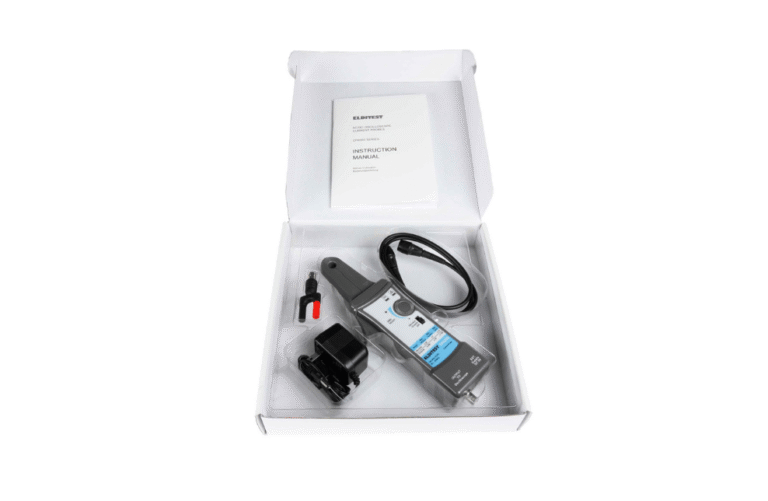

Pensada para a versatilidade, a série permite dois modos de alimentação: através de uma bateria de 9V para total portabilidade em campo ou via adaptador de energia AC (incluso) para uso contínuo em bancada. Cada ponta possui um indicador de sobrecarga em LED, que alerta o usuário caso a corrente medida exceda a capacidade da faixa selecionada, evitando danos ao equipamento e garantindo a integridade dos dados. O ajuste de “Zero” é feito de forma simples através de um potenciômetro rotativo, permitindo compensar rapidamente qualquer magnetismo residual antes da medição.
Todos os modelos da família CP6000 possuem duas faixas de sensibilidade selecionáveis, permitindo que o usuário otimize a resolução do sinal no osciloscópio tanto para correntes elevadas quanto para baixos níveis de sinal. Por exemplo, o modelo CP6220 permite alternar entre 50 mV/A e 500 mV/A, garantindo que mesmo variações pequenas de corrente sejam visíveis na tela do instrumento sem ruído excessivo. Esta flexibilidade torna a série CP6000 uma solução de excelente custo-benefício para laboratórios de ensino e departamentos de manutenção industrial.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua ponta de prova, abaixo estão os acessóros desta série:
Para medições de alta corrente industrial, o modelo CP6220 (100A) é o mais indicado. Se o seu desafio exige a maior largura de banda possível para sinais de alta frequência, selecione o modelo CP6990 (1,5 MHz).
Ação: Escolha entre os modelos CP6220, CP6550, CP6770 ou CP6990 conforme os requisitos de pico de corrente e resposta em frequência.
Avalie se a medição será feita em uma bancada fixa ou se requer mobilidade. Para uso portátil, certifique-se de ter uma bateria de 9V disponível. Para longas horas de monitoramento, conecte o adaptador de energia incluso para evitar interrupções.
Ação: Verifique a disponibilidade de tomadas no local de teste ou utilize baterias alcalinas de alta qualidade.
Nossa equipe técnica pode ajudar a confirmar se a sensibilidade da ponta (mV/A) está perfeitamente alinhada com as capacidades de entrada do seu osciloscópio, garantindo que a conversão na tela seja direta e sem erros.
Ação: Entre em contato com a CISTEK para obter o orçamento detalhado e suporte técnico especializado sobre a linha Cal Test.
