As pontas de corrente da série TRCP da Tektronix utilizam a tecnologia de bobina de Rogowski para oferecer uma solução de medição AC altamente flexível e precisa. Com modelos que suportam desde 250 mA até 3000 A de pico, estas pontas são ideais para envolver pontos de teste complexos, como pernas de transistores (MOSFETs ou IGBTs) ou grandes barramentos. Seu design fino e flexível permite medições em locais onde garras rígidas convencionais não alcançam, mantendo uma largura de banda de até 30 MHz. Com conector BNC universal, elas são compatíveis com qualquer osciloscópio ou instrumento de medição, sendo essenciais para o debug de inversores e fontes chaveadas.
Diferente das garras de corrente tradicionais, a série TRCP utiliza uma bobina de Rogowski fina e extremamente flexível. Isso permite que o engenheiro envolva facilmente a ponta em torno de pernas de componentes semicondutores discretos, como transistores em encapsulamentos pequenos, ou em barramentos densamente povoados. O mecanismo de encaixe da bobina é simples de operar, garantindo que você possa realizar medições precisas sem a necessidade de dessoldar componentes ou interromper o fluxo de trabalho no protótipo.

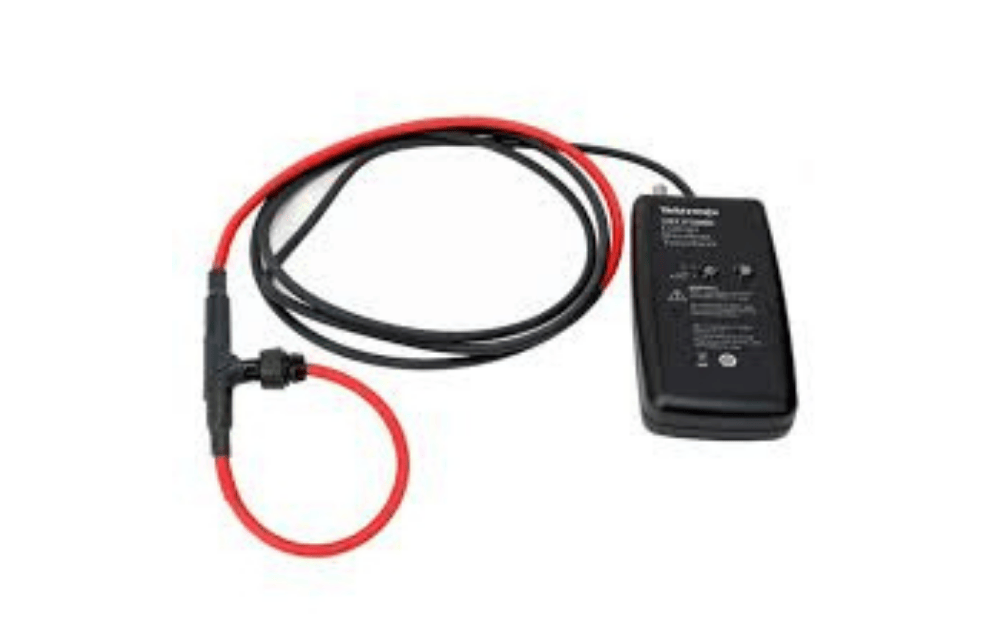

O modelo TRCP3000 é projetado com uma bobina maior, capaz de lidar com correntes de sobrecarga elevadas sem sofrer danos ao equipamento. Essa característica a torna a ferramenta preferida para inspeções em sistemas de potência industrial, onde transientes de alta energia são comuns. Por não possuir um núcleo magnético que satura, a tecnologia de Rogowski mantém a linearidade da medição mesmo em níveis de corrente altíssimos, proporcionando dados confiáveis para a proteção de sistemas e análise de falhas em inversores de larga escala.
As pontas Rogowski da série TRCP são equipadas com um conector BNC macho padrão, o que garante compatibilidade imediata com qualquer osciloscópio ou instrumento de aquisição de dados que suporte essa interface. O integrador da ponta converte o sinal derivativo da bobina em uma tensão proporcional à corrente, permitindo que o usuário visualize a forma de onda AC diretamente na tela do instrumento. Essa versatilidade permite que a mesma sonda seja utilizada em diferentes laboratórios e com diversos modelos de equipamentos de teste.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua ponta de prova, abaixo estão os acessóros desta série:

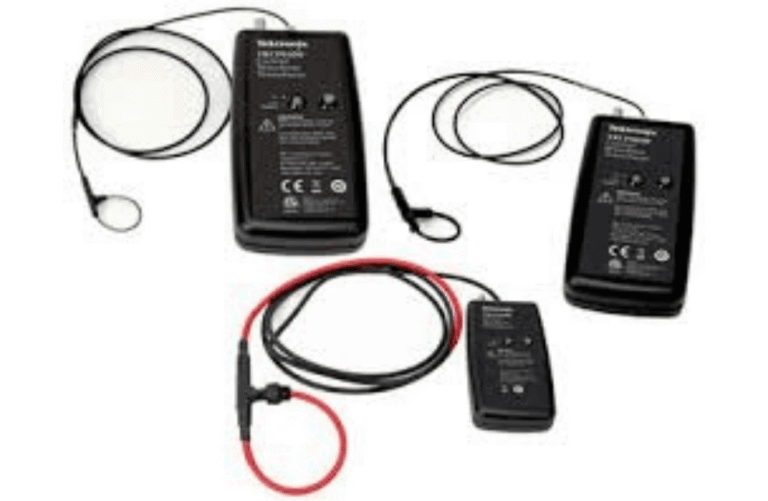

Para componentes pequenos em placas de circuito (PCBs), selecione a TRCP0300 ou TRCP0600 devido às suas bobinas finas.
Se o seu desafio envolve medições de alta corrente em barramentos ou cabos grossos, a TRCP3000 é a escolha ideal.
Ação: Defina entre os modelos 0300, 0600 ou 3000 com base no diâmetro do ponto de teste e corrente de pico.
As pontas Rogowski são exclusivas para sinais AC. Certifique-se de que a frequência do seu sinal está dentro da faixa de operação (ex: 9 Hz a 30 MHz para a TRCP0300) para garantir a integridade da forma de onda visualizada.
Ação: Valide se o seu sinal não possui componente DC relevante que precise de medição, pois estas pontas não medem DC.
Nossa equipe técnica pode orientar sobre como configurar a escala de atenuação no seu osciloscópio para que a leitura em Volts corresponda exatamente aos Ampères medidos.
Ação: Entre em contato com a CISTEK para obter o orçamento detalhado e suporte sobre a aplicação correta em inversores e motores.
