A linha de pontas passivas de alta tensão da Cal Test Electronics oferece uma solução robusta e de alta precisão para medições de tensões extremas que excedem a capacidade das pontas convencionais. Com modelos que suportam de 8 kV a 18 kV, estas pontas atuam como divisores de tensão (100:1 ou 1000:1), permitindo a visualização segura de sinais de alta voltagem em qualquer osciloscópio com entrada de 1 MΩ. São ferramentas indispensáveis para o design e manutenção de sistemas de transmissão, fontes de alimentação industriais e equipamentos de diagnóstico médico.

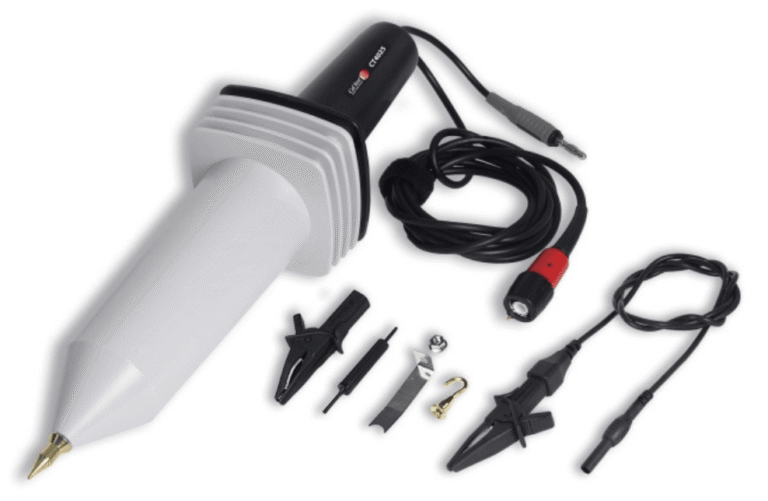

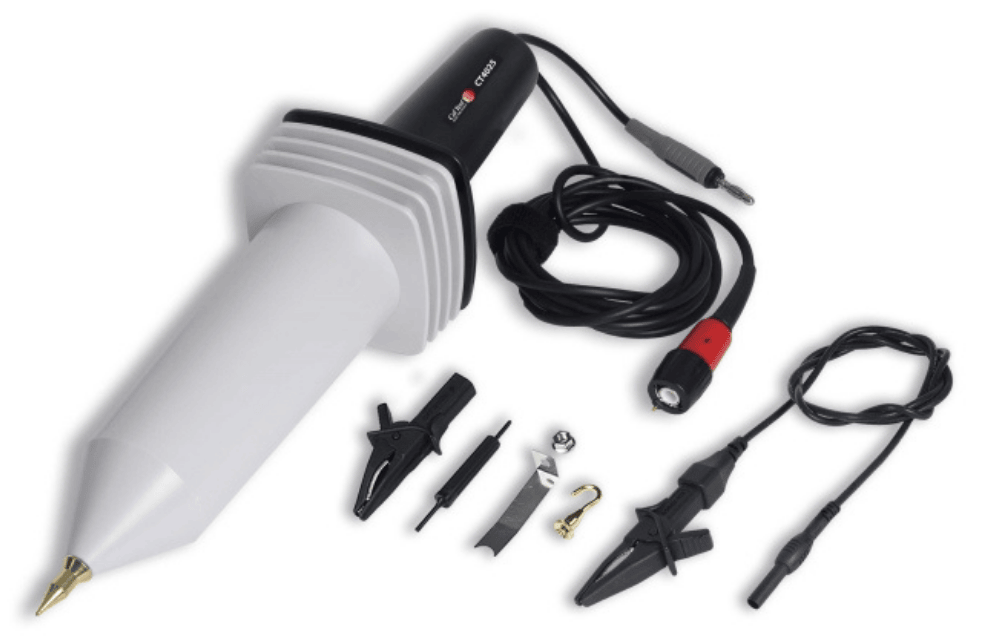

As pontas passivas Cal Test são projetadas para operar em ambientes CAT I, permitindo a captura de sinais de altíssima voltagem com total integridade. O modelo CT4026, topo de linha da série, suporta até 18 kV (DC + AC pico), transformando sinais perigosos em tensões seguras e legíveis para o osciloscópio, garantindo a proteção do instrumento e do operador.
Com larguras de banda que atingem 150 MHz e tempos de subida tão rápidos quanto 2,4 ns, estas pontas não apenas medem a tensão contínua, mas também capturam transientes de alta frequência e harmônicos críticos. A baixa capacitância de entrada (até 1,5 pF) minimiza o efeito de carga no circuito testado, garantindo que a forma de onda visualizada seja a representação mais fiel possível da realidade.
Para garantir resultados exatos em toda a faixa de frequência, a série CT4020 possui um sistema de compensação ajustável que varia de 5 pF a 50 pF (dependendo do modelo). Isso permite casar perfeitamente a capacitância da ponta com a entrada do osciloscópio, eliminando distorções de sinal e garantindo uma precisão de ganho superior a ±3%.
Todas as pontas da série vêm equipadas com cabos de 2 metros de comprimento, oferecendo flexibilidade e distância de segurança necessária para medições em painéis de grande porte ou áreas de difícil acesso. O corpo ergonômico e os acessórios inclusos, como garras tipo gancho e hastes planas, facilitam a conexão estável em diversos tipos de pontos de teste industriais.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua ponta de prova, abaixo estão os acessóros desta série:
Ponta tipo gancho para conexões seguras e permanentes em fios e barramentos.
Ponta tipo gancho para conexões seguras e permanentes em fios e barramentos.

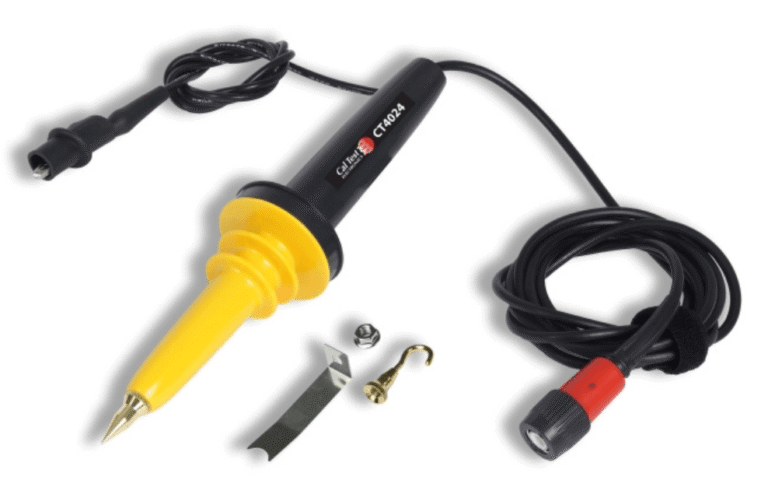

Para medições de até 8 kV, utilize a CT4024. Se o seu projeto envolve barramentos de 10 kV, a CT4025 é a escolha ideal. Para aplicações críticas de até 18 kV, opte pela CT4026.
Ação: Defina o modelo baseado no pico máximo de tensão (DC + AC Pico) do seu circuito.
Ao conectar a ponta ao osciloscópio pela primeira vez, utilize o sinal de calibração do instrumento para ajustar o trimmer de compensação. Isso garante que a atenuação de 100:1 ou 1000:1 seja linear em todas as frequências.
Ação: Gire o parafuso de ajuste até que a onda quadrada exibida na tela esteja perfeitamente plana.
