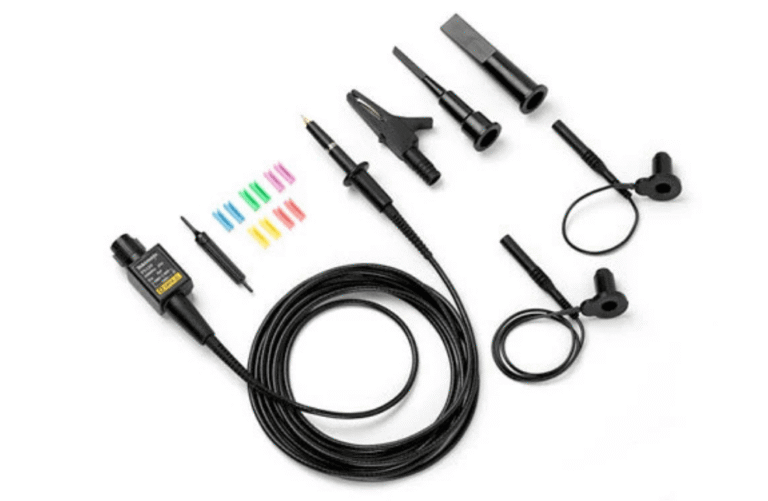

A linha de pontas passivas de alta tensão da Tektronix é o padrão global para engenheiros que exigem precisão e segurança em medições de sinais elevados referenciados ao terra. Com soluções que variam de 1.000 V a 40.000 V, estas pontas oferecem o melhor desempenho dinâmico do mercado, atingindo larguras de banda de até 800 MHz. Seja para validar fontes chaveadas com a P5100A ou medir transientes extremos com a P6015A, a interface inteligente TekProbe/TekVPI garante escalonamento automático e integridade total dos dados no seu osciloscópio.
Para tensões extremas que desafiam qualquer outro equipamento, a P6015A é a solução definitiva de mercado. Capaz de medir tensões contínuas de até 20 kV DC e picos de até 40 kV (pulsos de 100 ms), ela utiliza um dielétrico de silicone ecologicamente correto que dispensa recargas constantes. Com 75 MHz de banda, é ideal para analisar transientes pesados em sistemas de energia, diagnósticos médicos e aceleradores de partículas. Seu design robusto garante segurança superior e estabilidade térmica mesmo em regimes de uso intenso em laboratórios de alta voltagem.

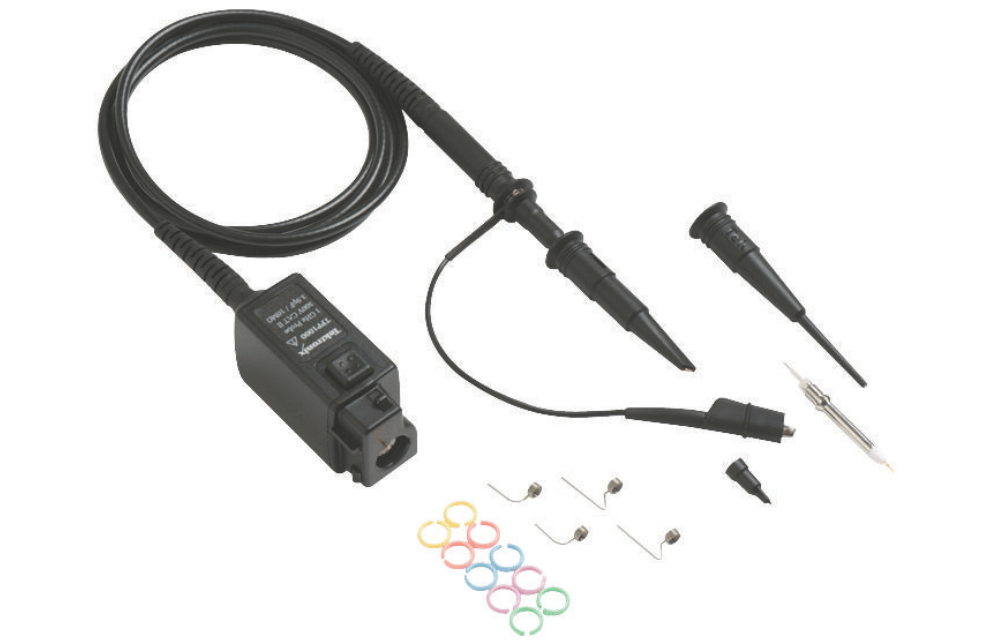

A TPP0850 redefine a medição de alta tensão para componentes modernos. Com largura de banda de 800 MHz e carga capacitiva mínima de apenas 1,8 pF, ela é a ponta passiva mais rápida da categoria. Projetada para a interface TekVPI, ela suporta até 2.500 Vpk, sendo perfeita para validar dispositivos de potência com velocidades de comutação que exigem fidelidade absoluta de sinal. A comunicação inteligente com o osciloscópio elimina erros de configuração, permitindo que o foco do engenheiro permaneça na análise crítica da integridade do sinal e eficiência do design.

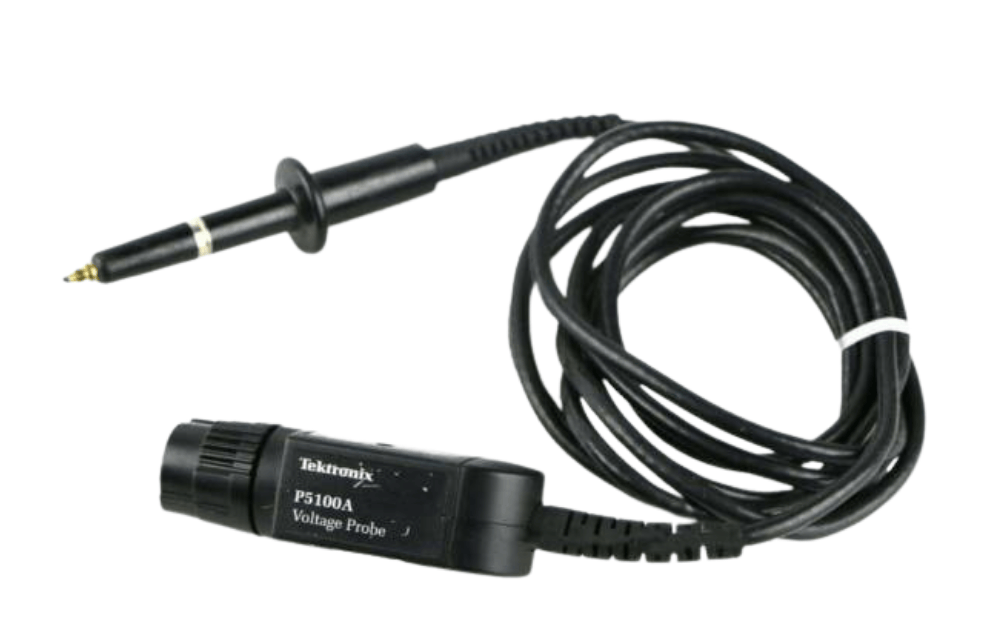

A P5100A é a ferramenta padrão de alta tensão para bancadas industriais. Com 500 MHz de banda e atenuação de 100X, ela permite medir até 2.500 Vpk com segurança certificada CAT II. Sua baixíssima capacitância de entrada (<2,5 pF) garante que o circuito sob teste não seja sobrecarregado, evitando distorções em medições de drives de motores e fontes chaveadas (SMPS). É a escolha ideal para profissionais que precisam de uma ponta robusta para uso diário, oferecendo uma combinação imbatível de alcance de tensão, velocidade de captura e durabilidade mecânica.
Específica para osciloscópios com entradas isoladas (como as séries 2 MSO, TPS2000 ou THS3000), a P5122 permite medições com segurança de até 1.000 VRMS CAT II. Com 200 MHz de banda, ela é a escolha tecnicamente correta para diagnósticos em sistemas de controle de energia onde o sinal não pode ser referenciado diretamente ao terra do chassi. Sua isolação reforçada previne loops de terra indesejados e garante que medições flutuantes sejam realizadas com a precisão exigida por normas internacionais de segurança industrial e elétrica.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua ponta de prova, abaixo estão os acessóros desta série:
Suporte de ponta de prova para operação mãos livres em bancadas de alta tensão.
Ponta de teste reforçada compatível com as séries P5100A e TPP0850.
Suporte de ponta de prova para operação mãos livres em bancadas de alta tensão.
Ponta de teste reforçada compatível com as séries P5100A e TPP0850.
Para medições de altíssima tensão até 40 kV, a P6015A é a única solução certificada disponível no mercado. Se o foco for a velocidade de comutação em semicondutores modernos (GaN/SiC) até 2,5 kV, utilize a TPP0850 para aproveitar os 800 MHz de largura de banda e a mínima capacitância de carga.
Ação: Valide os limites de pico do seu sinal e a velocidade dos transientes antes de selecionar o modelo.
As pontas oferecem integração inteligente: a TPP0850 exige interface TekVPI, enquanto a P5100A e P6015A utilizam TekProbe para escalonamento automático de escala. Para osciloscópios com canais isolados, a P5122 é o modelo tecnicamente correto para medições seguras.
Ação: Garanta que a interface do cabo seja compatível com os canais de entrada do seu instrumento.
Realizar medições de alta tensão com pontas passivas exige domínio sobre loops de terra e categorias de segurança CAT. A CISTEK oferece suporte integral para garantir que você escolha a ferramenta adequada para sua aplicação e proteja a integridade do seu osciloscópio e de sua equipe.
Ação: Entre em contato conosco para cotações personalizadas e consultoria técnica.
