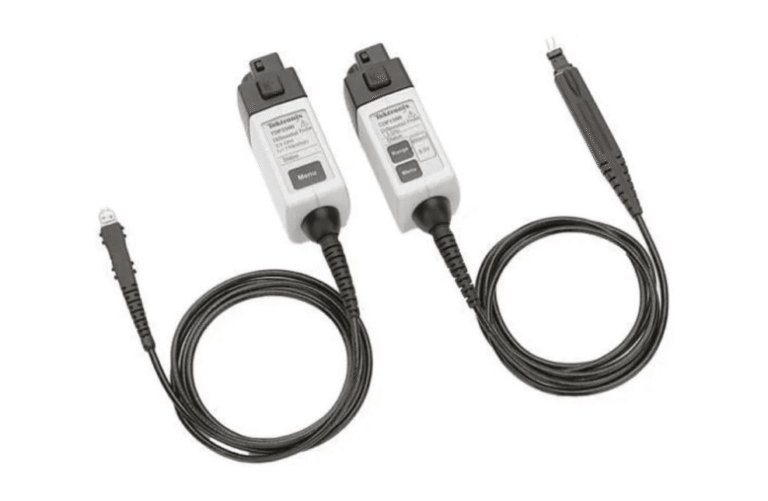

As pontas diferenciais de alta performance das séries Tektronix TDP e P6251 foram projetadas para atender aos desafios de medição de sinais rápidos em eletrônica digital e fontes chaveadas de alta frequência. Com larguras de banda de 500 MHz a 1 GHz e uma tensão diferencial de ±42 V, estas pontas oferecem fidelidade de sinal excepcional com capacitância de entrada inferior a 1 pF. Elas são ideais para o design de barramentos CAN/LIN e caracterização de semicondutores rápidos, integrando-se perfeitamente via interfaces TekVPI ou TekProbe para garantir escalonamento automático e precisão técnica em cada captura.
Em projetos modernos de alta comutação, como drivers de gate e barramentos de comunicação, a fidelidade do sinal é crítica. As pontas TDP1000 e P6251 oferecem largura de banda de 1 GHz com um carregamento de circuito mínimo (capacitância <1 pF), garantindo que a ponta não altere o comportamento do dispositivo sob teste. Isso permite a visualização clara de transientes rápidos e tempos de subida da ordem de 350 ps.

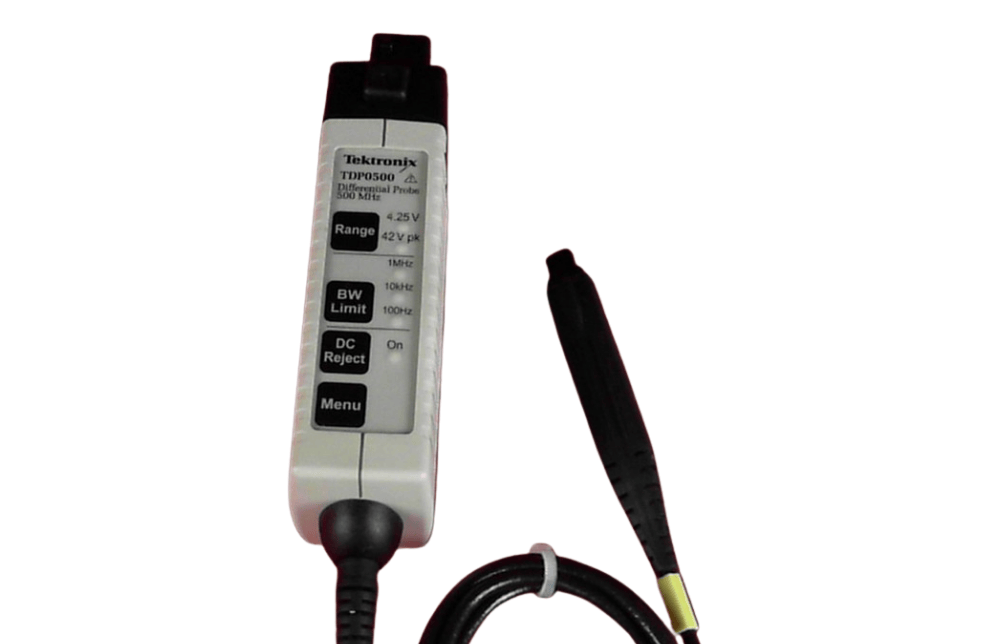

Para otimizar a relação sinal-ruído, estas pontas possuem filtros de largura de banda limitáveis (Full, 1 MHz, 10 kHz ou 100 Hz). Esse recurso permite que o engenheiro elimine ruídos de alta frequência indesejados ao medir sinais de controle mais lentos, proporcionando uma forma de onda muito mais limpa sem a necessidade de pós-processamento de software.
O cabeçote compacto das pontas TDP/P6251 foi desenvolvido para acessar pontos de teste em PCBs densamente povoadas. Com acessórios como adaptadores de passo variável e pontas para solda direta, é possível manter uma conexão estável em componentes minúsculos sem comprometer a performance de alta frequência da sonda.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua ponta de prova, abaixo estão os acessóros desta série:
Pontas flexíveis e alongadas projetadas para alcançar pontos de teste em locais de difícil acesso na PCB.
Pontas flexíveis e alongadas projetadas para alcançar pontos de teste em locais de difícil acesso na PCB.
Avalie a velocidade dos sinais diferenciais do seu projeto. Para sinais digitais rápidos e P&D avançado, o modelo de 1 GHz (TDP1000 ou P6251) é o ideal. Para aplicações de até 500 MHz, o modelo TDP0500 oferece o equilíbrio técnico necessário.
Ação: Defina o modelo baseado na frequência máxima de comutação do seu circuito.
Confirme o tipo de encaixe do seu osciloscópio Tektronix.
TDP1000/TDP0500: Utilizam a interface TekVPI.
P6251: Utiliza a interface TekProbe BNC (Nível II) ou TekConnect via adaptador.
Ação: Escolha a interface compatível para garantir alimentação direta e reconhecimento automático da ponta
Para garantir que a performance de 1 GHz chegue até o seu ponto de teste, o uso do acessório correto (como pontas de solda direta) é vital. Nossa equipe técnica orienta sobre como manter a integridade do sinal em medições críticas.
Ação: Entre em contato para orçamentos e consultoria técnica sobre integração de sistemas.
