As séries Tektronix THDP e TMDP são as soluções definitivas para engenheiros que buscam máxima segurança e integridade de sinal em medições flutuantes. Projetadas para integração nativa com osciloscópios de interface TekVPI, estas pontas eliminam a necessidade de fontes externas e garantem configuração automática de escala. Enquanto a série TMDP é ideal para eletrônica de média tensão e sinais rápidos, a série THDP oferece a maior faixa dinâmica da categoria, suportando até ±6000 V. Ambas contam com atenuação selecionável e alta rejeição de modo comum (CMRR), sendo essenciais para o desenvolvimento de inversores, drives de motores e sistemas de energia.
Trabalhar com alta tensão exige vigilância constante e proteção para o operador. As pontas das séries THDP e TMDP são equipadas com um sistema de segurança audível e visual que alerta instantaneamente o usuário caso o limite linear de entrada seja excedido. O modelo THDP0100, em particular, permite medições seguras de até ±6000 V, oferecendo a confiança necessária para testar barramentos de potência e sistemas de transmissão de energia sem colocar em risco o osciloscópio ou o engenheiro.
A interface TekVPI transforma a produtividade na bancada ao permitir que a ponta se comunique diretamente com o osciloscópio. Ao conectar a sonda, o instrumento reconhece automaticamente o modelo e ajusta os fatores de atenuação e as unidades de medida na tela. Como a alimentação é feita diretamente pelo conector do osciloscópio, elimina-se a necessidade de fontes de alimentação externas ou baterias, mantendo o ambiente de teste organizado e livre de erros de cálculo manual de escala.
Para validar designs modernos que utilizam semicondutores de comutação rápida, como SiC e GaN, a largura de banda de até 200 MHz da série TMDP/THDP é essencial. Além da velocidade, essas pontas oferecem uma excepcional Rejeição de Modo Comum (CMRR), que ignora os ruídos de alta frequência gerados pela comutação. Isso garante que o sinal diferencial visualizado seja fiel à realidade do circuito, permitindo análises precisas de tempos de subida e eficiência energética.
Entre em contato com a nossa equipe

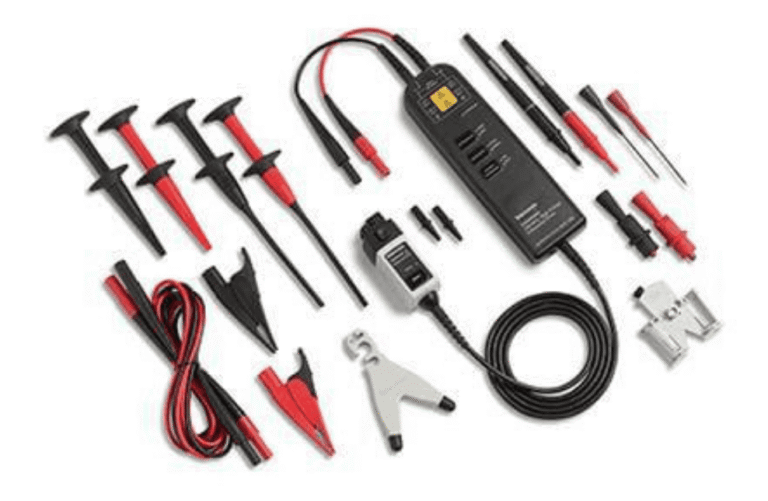

Para garantir que você possa aproveitar todo potencial da sua ponta de prova, abaixo estão os acessóros desta série:
Para conexões seguras em barramentos industriais robustos.
necessário para uso em instrumentos sem interface TekVPI
Para conexões seguras em barramentos industriais robustos.
necessário para uso em instrumentos sem interface TekVPI
Avalie o pico máximo de tensão e a atenuação necessária para o seu osciloscópio.
Se as medições excederem 750 V de pico, a série THDP (100X/1000X) é a recomendada. Para eletrônica de controle e sinais rápidos de média tensão (até 750 V), a série TMDP0200 oferece a melhor sensibilidade com atenuação de 50X/500X.
Ação: Escolha o modelo baseado na tensão diferencial máxima e na atenuação exigida pela sua aplicação.
Estas pontas foram projetadas para osciloscópios Tektronix de última geração (Séries MSO 4, 5 e 6). Confirme se as entradas do seu instrumento possuem o anel de interface para alimentação e comunicação automática.
Ação: Valide se o osciloscópio fornece energia para a ponta via conector frontal para garantir o funcionamento correto.
Medições de alta tensão requerem o uso de acessórios adequados para evitar arcos elétricos e garantir a isolação. Nossa equipe pode ajudar a definir o melhor conjunto de garras e extensões para o seu desafio específico de campo ou laboratório.
Ação: Entre em contato com nossos especialistas para obter o orçamento detalhado e suporte técnico especializado.
