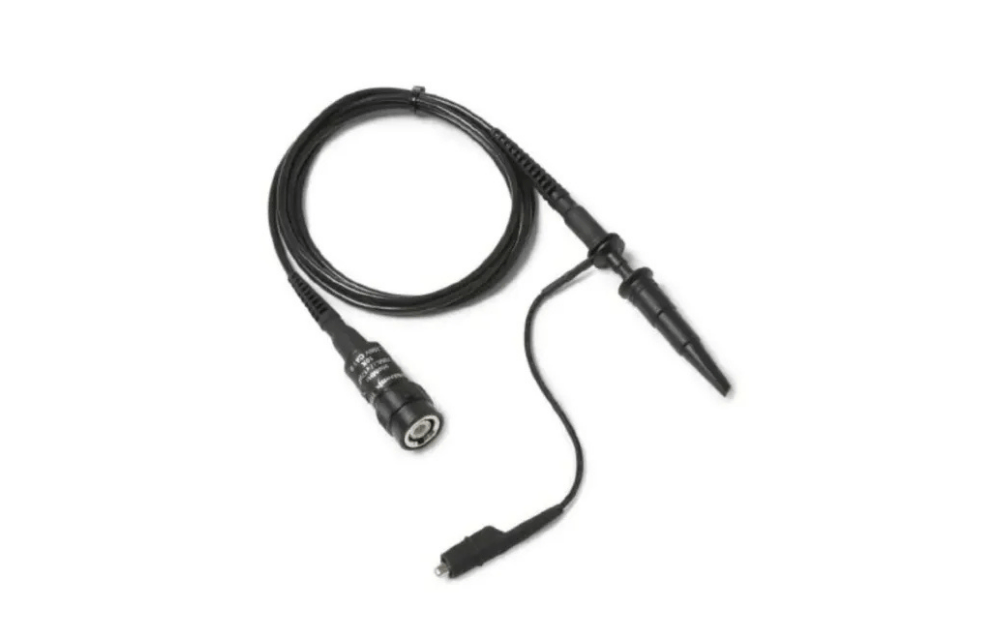

As pontas da série TPP são as pontas passivas de uso geral mais avançadas da Tektronix, projetadas especificamente para osciloscópios com interface TekVPI. Com largura de banda de até 1 GHz e a menor carga capacitiva da categoria (<4 pF), elas permitem visualizar componentes de alta frequência com distorção mínima. Seja para medições de ripple de baixa voltagem com a TPP0502 ou para aplicações de alta velocidade com a TPP1000, esta série combina a robustez de uma ponta passiva com a precisão de uma ativa.
A série TPP quebra barreiras tecnológicas ao oferecer até 1 GHz de largura de banda analógica em um design passivo tradicional. O segredo reside na baixíssima carga capacitiva de menos de 4 pF, que reduz drasticamente os efeitos adversos no circuito sob teste e permite o uso de cabos de aterramento mais longos sem comprometer a fidelidade do sinal. Isso garante que engenheiros de P&D visualizem a “verdade” do sinal em aplicações de alta velocidade, onde cada pF de carga pode alterar o comportamento do sistema.

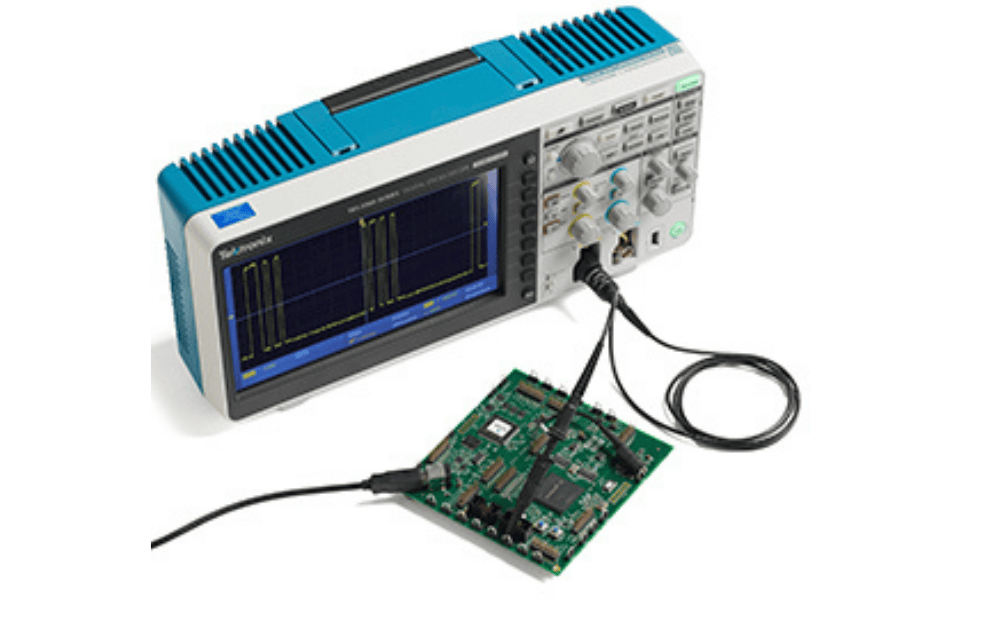

Ao conectar uma ponta TPP a um osciloscópio compatível (Séries 3, 4, 5 ou 6 MSO), o sistema reconhece automaticamente o fator de atenuação e ajusta as unidades na tela. Além disso, a série TPP possui compensação AC integrada que otimiza o caminho do sinal em toda a faixa de frequência de forma automática. Isso elimina a necessidade de ajustes manuais constantes, garantindo que o tempo de subida e a resposta em frequência estejam sempre calibrados para a máxima precisão de medição.
A medição de ripple e ruído em fontes de alimentação exige alta sensibilidade e baixa atenuação. A TPP0502 é a solução ideal, oferecendo 500 MHz com um fator de atenuação de apenas 2X. Isso permite que sinais de milivolts sejam visualizados com uma relação sinal-ruído muito superior às pontas convencionais de 10X, tornando-a a ferramenta indispensável para engenheiros que precisam validar a integridade de trilhos de energia (Power Integrity).

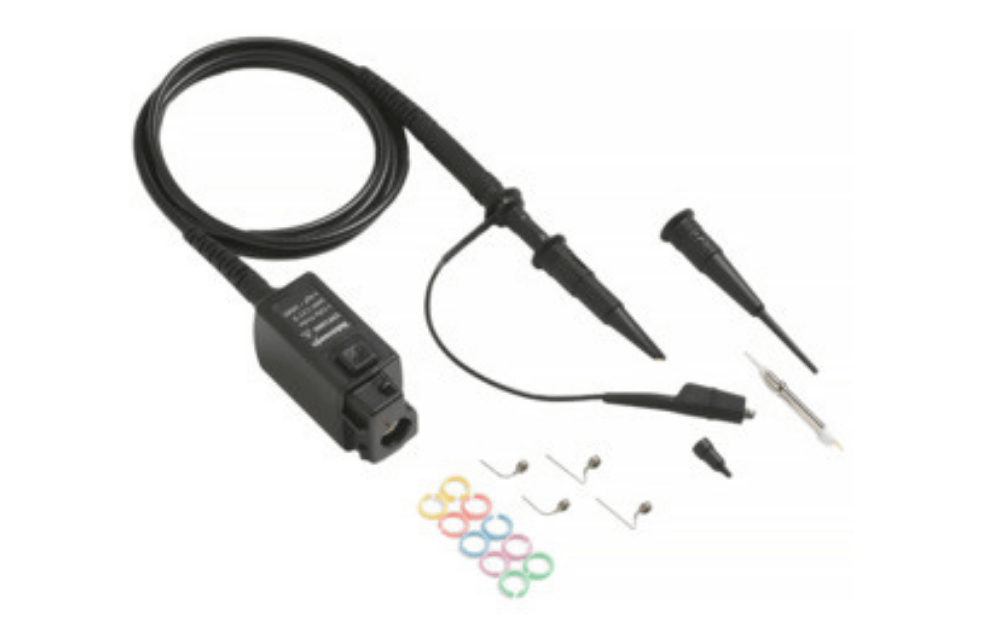

O design compacto do cabeçote das pontas TPP foi projetado para facilitar o acesso a componentes SMD modernos e elementos de circuito com geometria reduzida. A ponta rígida garante uma conectividade segura, enquanto acessórios como o cartucho de ponta MMCX substituível (exclusivo TPP1000) permitem conexões “mãos-livres” estáveis em adaptadores de pinos quadrados ou componentes 0402. Essa versatilidade mecânica assegura que o usuário mantenha a visibilidade do ponto de teste enquanto realiza medições complexas.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua ponta de prova, abaixo estão os acessóros desta série:
Ponta de teste MicroCKT para conexão em circuitos integrados de altíssima densidade.
Ponta de teste MicroCKT para conexão em circuitos integrados de altíssima densidade.
Escolha o modelo baseado na frequência do seu sinal. Use a TPP1000 (1 GHz) para sinais rápidos de clock e dados. Se o objetivo for medir ruído e ripple em fontes de alimentação, selecione a TPP0502 (2X) para obter a melhor sensibilidade e menor ruído na tela.
Ação: Verifique a largura de banda do seu osciloscópio para garantir que a ponta não seja o limitador do sistema.
Conecte a ponta em qualquer canal de entrada TekVPI do seu MSO. O osciloscópio detectará automaticamente o modelo e aplicará o fator de escala correto (2X ou 10X). A compensação AC será realizada pelo sistema interno do instrumento para garantir a resposta plana em toda a banda.
Ação: Confirme na tela do osciloscópio se as unidades (V) e a atenuação foram atualizadas instantaneamente.
A série TPP possui um vasto ecossistema de acessórios para diferentes tipos de conexão (MMCX, Square Pins, IC Caps). A CISTEK auxilia na seleção dos kits de reposição e adaptadores específicos para o seu tipo de placa ou componente, garantindo que a integridade do sinal de 1 GHz seja preservada.
Ação: Fale com nossos especialistas para adquirir pontas rígidas ou de mola (pogo) sobressalentes para sua operação.
