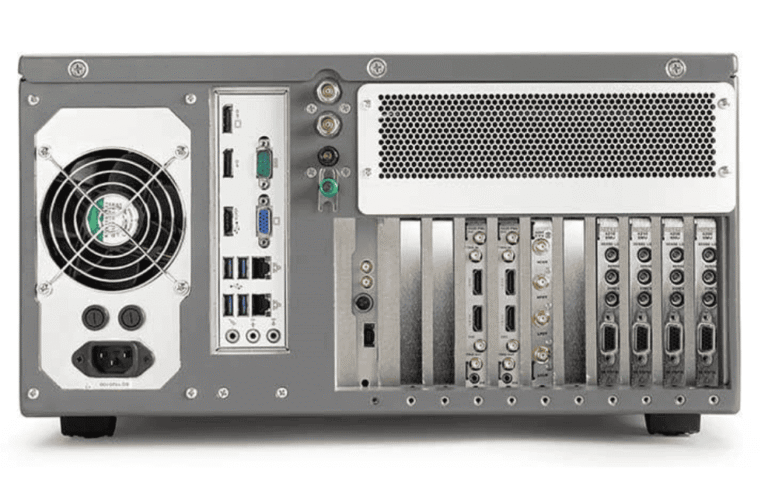

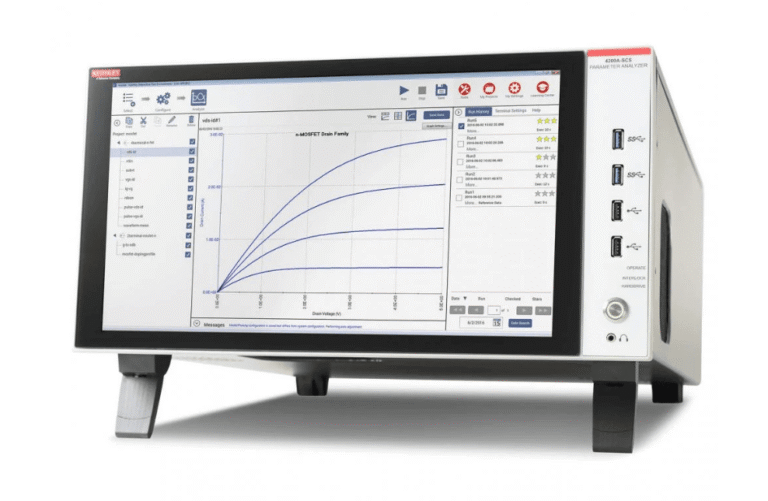

O Keithley 4200A-SCS é a solução definitiva para caracterização de dispositivos, materiais e processos semicondutores. Esta plataforma modular e totalmente integrável oferece insights sincronizados em medições de Corrente-Voltagem (I-V), Capacitância-Voltagem (C-V) e I-V pulsado ultra-rápido. Equipado com o software Clarius, o sistema elimina a complexidade de programação, oferecendo mais de 450 testes prontos para uso e vídeos educativos integrados. Sua arquitetura expansível aceita até 9 SMUs e módulos especializados, garantindo que o seu laboratório esteja sempre pronto para as descobertas de amanhã.

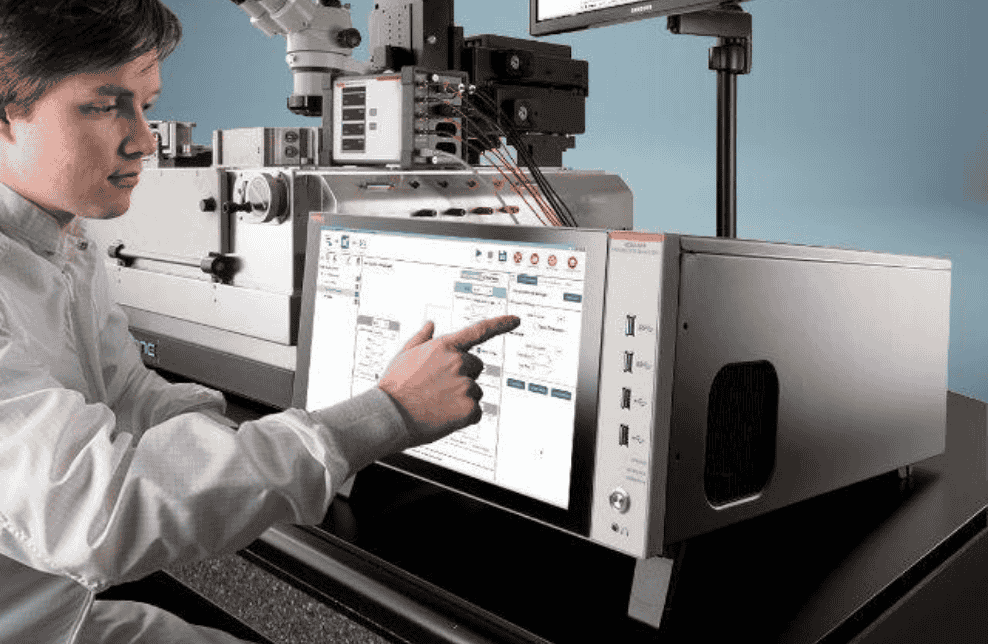

O diferencial do 4200A-SCS começa na sua interface Clarius, que transforma medições complexas em fluxos de trabalho simples. O software guia o usuário através de três etapas fáceis, eliminando a necessidade de escrever códigos para análise de parâmetros. Com centenas de testes de aplicação prontos, você acelera o tempo de pesquisa e foca nos resultados, utilizando vídeos de especialistas integrados para reduzir a curva de aprendizado.
As Unidades de Fonte e Medição (SMUs) integradas oferecem precisão de classe mundial para caracterização DC e I-V de baixa frequência. Elas operam em quatro quadrantes, permitindo fornecer ou drenar corrente, essencial para testar células solares ou capacitores. Com a tecnologia de blindagem triaxial ativa, o sistema garante integridade total em medições de baixíssima corrente e alta impedância.

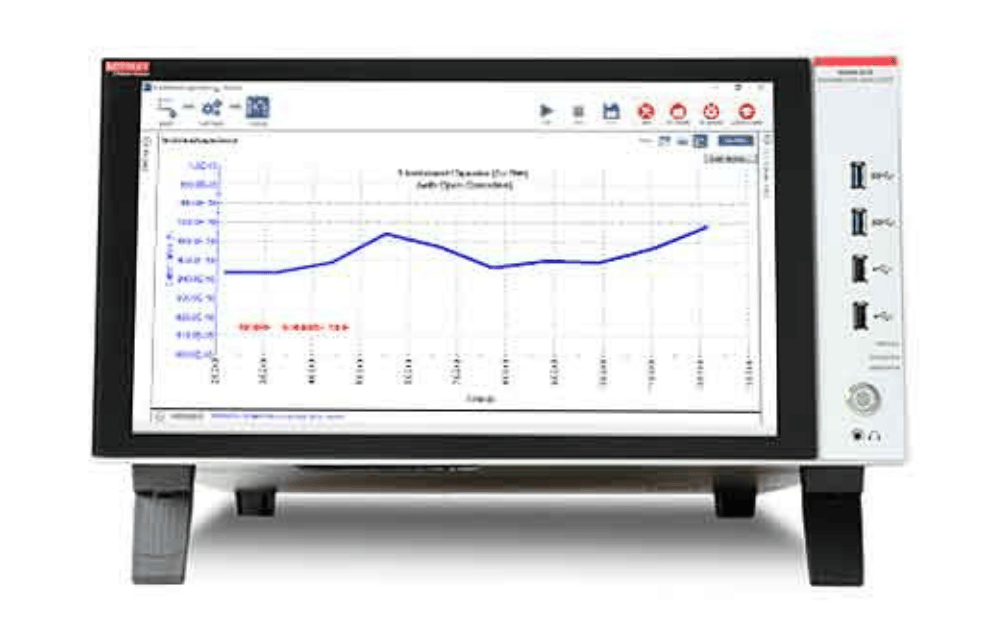

Para medições de capacitância, o módulo CVU opera de 1 kHz a 10 MHz. O sistema oferece ferramentas exclusivas como o Confidence Check, que verifica a integridade das conexões antes do teste. Isso evita erros causados por contatos ruins ou cablagens incorretas, permitindo extrair parâmetros como perfis de dopagem e espessura de óxido com total segurança.
A unidade de pulso ultra-rápido (PMU) permite estudar efeitos de auto-aquecimento e armadilhas de carga que medições DC tradicionais mascaram. Com dois canais independentes por módulo e captura de forma de onda transiente, o 4200A-SCS substitui instrumentação externa complexa. A visualização prévia do pulso garante que o teste será executado conforme planejado.

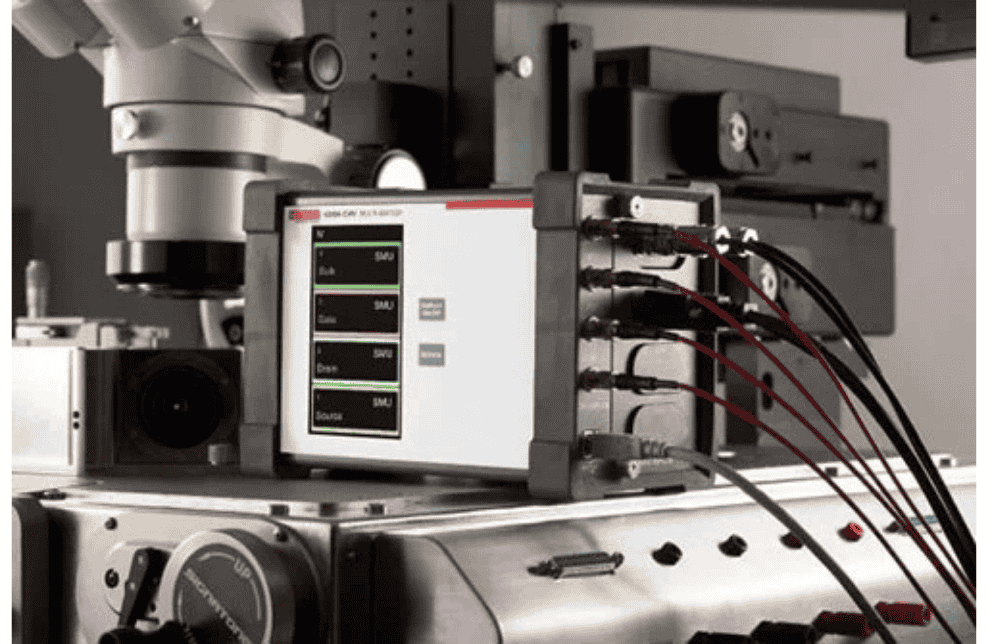

A integração entre medições é facilitada pelo módulo CVIV Multi-Switch, que permite alternar entre testes I-V e C-V sem trocar cabos ou levantar agulhas do prober. Isso minimiza riscos de erros humanos e danos ao dispositivo sob teste (DUT), mantendo a integridade do sinal durante todo o processo de validação técnica.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu SMU, abaixo estão os acessóros desta série:
Pré-amplificador remoto que estende a resolução para 10 aA e permite montagem próxima ao prober para reduzir ruído de cabo.
Unidade de capacitância-tensão.
Unidade de Alta resolução de capacitância-tensão.
Módulo de chave múltipla I-V/C-V.
Unidade de Medição de Pulso Ultrarrápida.
Módulo de pré-amplificador/chave remoto.
Unidade Geradora de Pulso de Alta Tensão.
Pré-amplificador e switch remoto que alterna automaticamente entre SMU, CVU e medições de pulso ultra-rápido.
Cabos de ultra-baixa perda projetados especificamente para manter a integridade de sinais de fA.
Defina quantos terminais o seu dispositivo possui e quais grandezas precisam ser extraídas.
I-V Estático: Escolha entre SMUs de média potência (105 mA) ou alta potência (1 A).
Sensibilidade: Adicione pré-amplificadores 4200-PA para medições de fuga de nível sub-fA.
Ação: Determine o número total de canais SMU necessários (até 9) e o nível de corrente máxima para cada um.
Complemente o chassi com módulos para análises dinâmicas.
C-V Unit: Inclua o módulo 4210-CVU ou 4215-CVU para extração de perfis de dopagem e espessura de óxido.
Pulsos: Adicione a 4225-PMU para testes de resistência de memória não-volátil e redução de efeitos térmicos.
Ação: Selecione os módulos de Capacitância e Pulso para medições AC e transientes.
Garanta a melhor experiência de uso e proteção do seu investimento.
Comutação Automática: Considere o 4200A-CVIV para evitar a troca manual de cabos entre testes.
Softwares Avançados: Adicione o pacote ACS para testes de confiabilidade automáticos como NBTI/PBTI.
Ação: Fale com nossos especialistas para validar a compatibilidade dos módulos e receber uma proposta técnica detalhada.
