A série de eletrômetros da Keithley é o padrão global para medições sensíveis em laboratórios de pesquisa. Projetados para desafios que superam as capacidades de multímetros digitais convencionais, estes instrumentos oferecem sensibilidade de corrente de até 10 aA e medição de resistências ultra-altas de até 10^18 Ω. Com impedância de entrada superior a 200 TΩ, eles garantem carga mínima ao circuito sob teste. O modelo 6430 destaca-se pela sua unidade de pré-amplificação remota, que minimiza o ruído de cabo ao realizar medições diretamente na fonte do sinal, sendo a solução ideal para caracterização de nanomateriais e dispositivos de baixa potência.
Os eletrômetros Keithley são capazes de medir correntes na ordem de 10 aA, o que os torna indispensáveis para o estudo de novos materiais e dispositivos semicondutores avançados. Essa sensibilidade é acompanhada por um ruído extremamente baixo (0,75 fA p-p no 6517B), garantindo que os pesquisadores visualizem o comportamento real do componente sem interferências do instrumento.

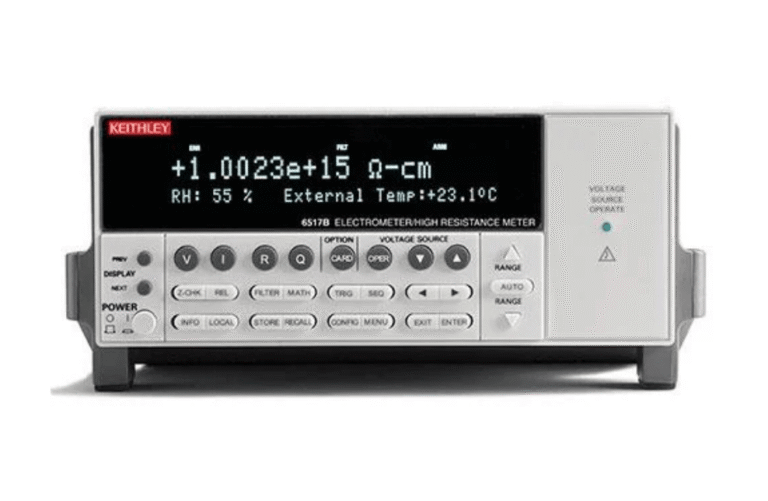

O modelo 6517B é o padrão mundial para medição de resistências de até 10¹⁸ Ω. Ele integra uma fonte de tensão de 1.000 V, permitindo realizar varreduras de Tensão vs. Resistência fundamentais para caracterizar isolantes e dielétricos. O método de alternância de polaridade da Keithley elimina erros causados por correntes de fundo, garantindo resultados precisos em medições de resistividade.

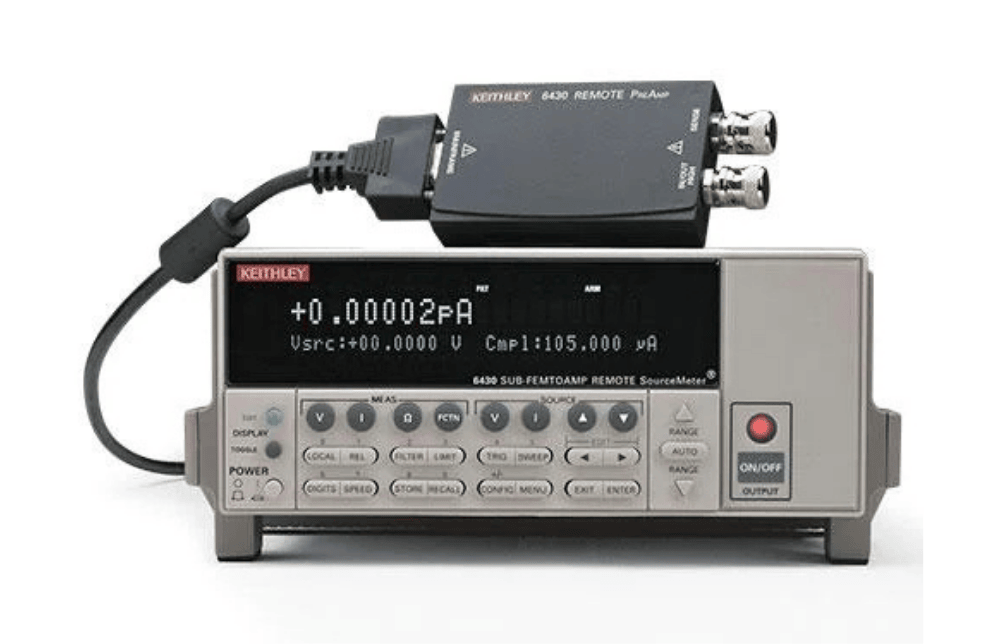

Para eliminar o ruído induzido por cabos longos, o 6430 Sub-Femtoamp Remote SMU utiliza um pré-amplificador remoto que se conecta diretamente ao dispositivo sob teste. Esse design permite que os sinais sensíveis sejam amplificados imediatamente no ponto de origem, minimizando drasticamente os efeitos de ruído de cabo e mantendo a integridade total da medição.

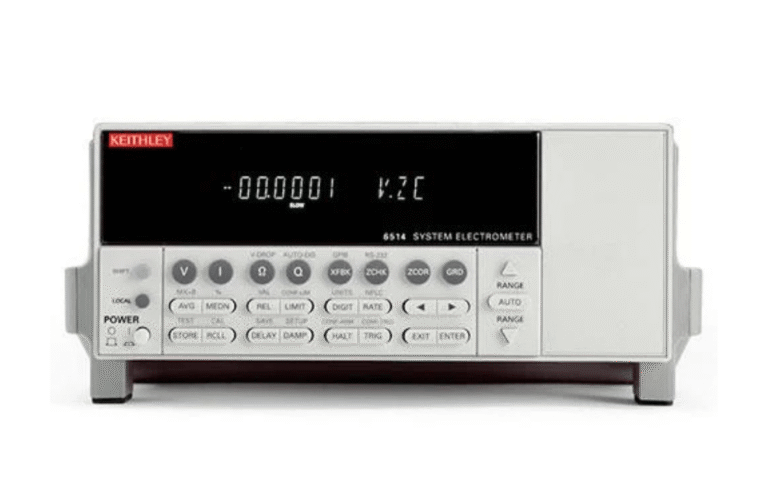

Apesar da altíssima sensibilidade, estes instrumentos são otimizados para velocidade. O modelo 6514 realiza até 1.200 leituras por segundo, enquanto o 6430 atinge 2.000 leituras/s, facilitando a integração em linhas de produção automatizadas através de interfaces IEEE-488 (GPIB) e RS-232.

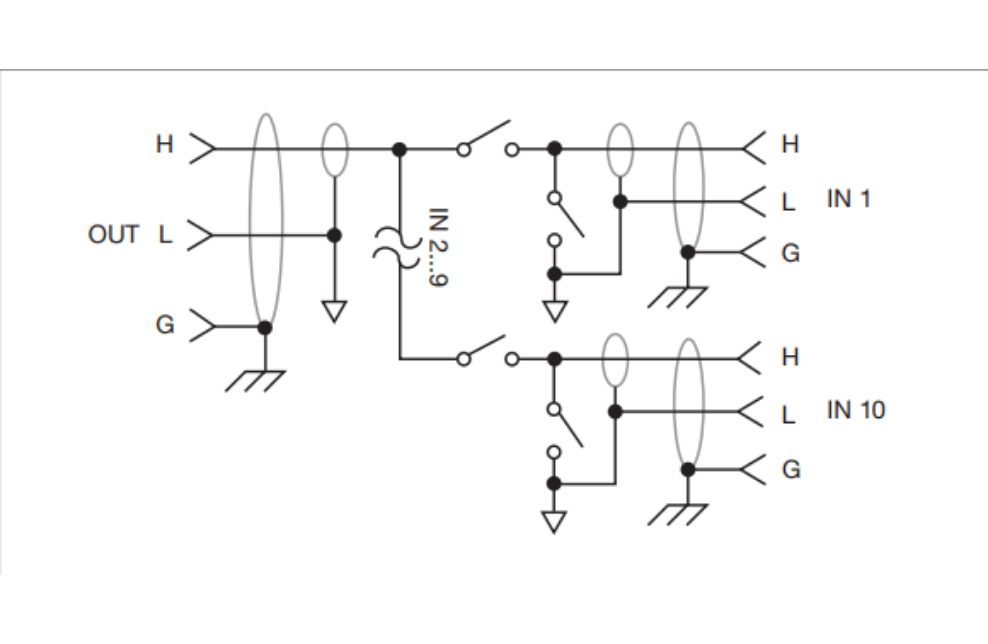

Para evitar erros de carga em circuitos de baixa corrente, os eletrômetros Keithley operam com uma tensão de carga tão baixa quanto 20 μV. Além disso, a função Guard permite isolar a capacitância do cabo e correntes de fuga, direcionando toda a sensibilidade do instrumento para o sinal de interesse.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu SMU, abaixo estão os acessóros desta série:

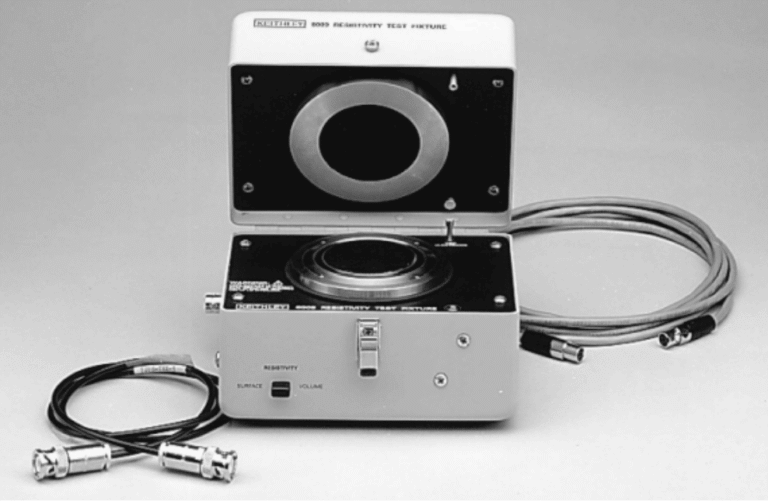

Projetada especificamente para o 6517B, permite medições seguras de resistividade de volume e superfície de materiais isolantes.
Essenciais para manter a sensibilidade sub-picoampere e evitar efeitos triboelétricos.
Defina a magnitude do seu desafio de medição para selecionar o hardware ideal.
Alta Resistência (até 10¹⁸ Ω): O modelo 6517B é o indicado para materiais isolantes e alta tensão.
Corrente Sub-fA com Automação: O modelo 6430 oferece a melhor performance com pré-amplificação remota.
Ação: Identifique se o foco é em medição passiva ou caracterização ativa (Source/Measure).
Determine se o instrumento precisará fornecer estímulos de alta tensão.
Varredura de Alta Tensão: O 6517B inclui fonte interna de até 1.000 V.
Caracterização SMU: O 6430 atua como fonte e medidor em quatro quadrantes até 200 V.
Ação: Verifique as faixas máximas na tabela comparativa.
Finalize o setup garantindo a integridade do sinal no seu laboratório.

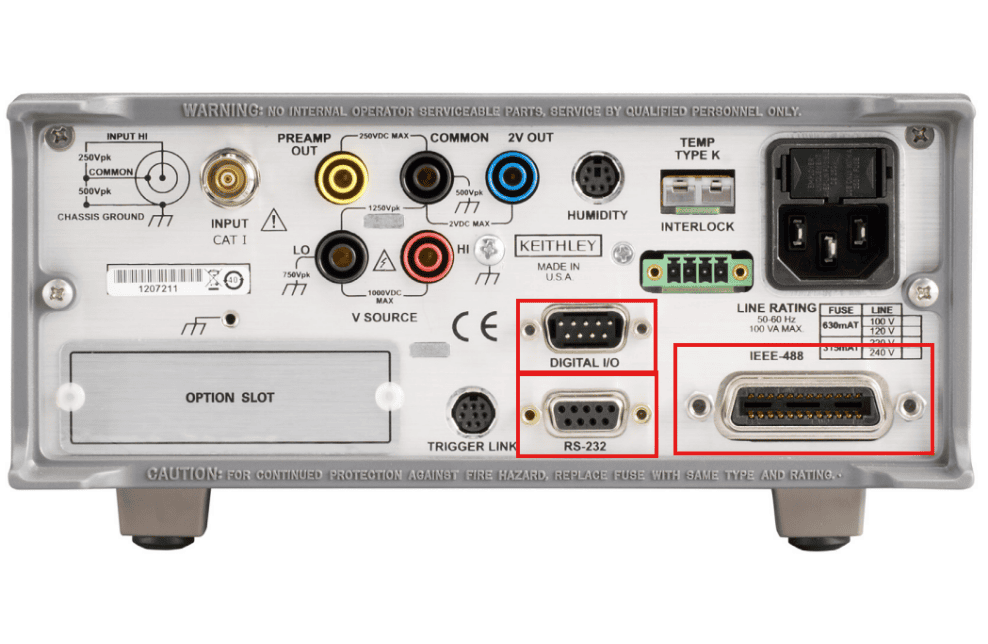

Conectividade: Verifique se o seu sistema exige barramento GPIB ou USB.
Blindagem: Considere o uso de câmaras de Faraday para maximizar a sensibilidade de 10 aA.
Ação: Fale com a equipe da CISTEK para dimensionar os cabos e acessórios corretos.
