A Série Keithley 2400 SourceMeter SMU Gráfica reinventa o teste de I-V (Corrente-Tensão), combinando fonte e medição de precisão em uma interface Touchscreen capacitiva de 5 polegadas. Ideal para Engenheiros de P&D, ela substitui a complexidade do GPIB por um fluxo de trabalho intuitivo (Touch, Test, Invent), que agiliza a caracterização de semicondutores, LEDs, dispositivos nanoescala e componentes de potência. Possui medição de 6 ½ dígitos, precisão básica de 0,012% e funções avançadas como Análise Gráfica Integrada, Scripts TSP e faixas de sensibilidade elevadas (10 nA no 2450, 10 fA no 2470), sendo a ferramenta “go-to” de bancada e produção.
O teste de I-V não precisa mais ser dominado por telas de texto e comandos GPIB. O painel frontal com Touchscreen de 5 polegadas permite a configuração de testes complexos em minutos, através de menus intuitivos. Funções como o “Quickset” (quatro modos de configuração rápida) aceleram tarefas comuns, reduzindo drasticamente a curva de aprendizado. Para o engenheiro ou pesquisador, isso significa menos tempo programando e mais tempo analisando o comportamento do dispositivo (DUT), o foco principal da CISTEK: resolução de problemas.

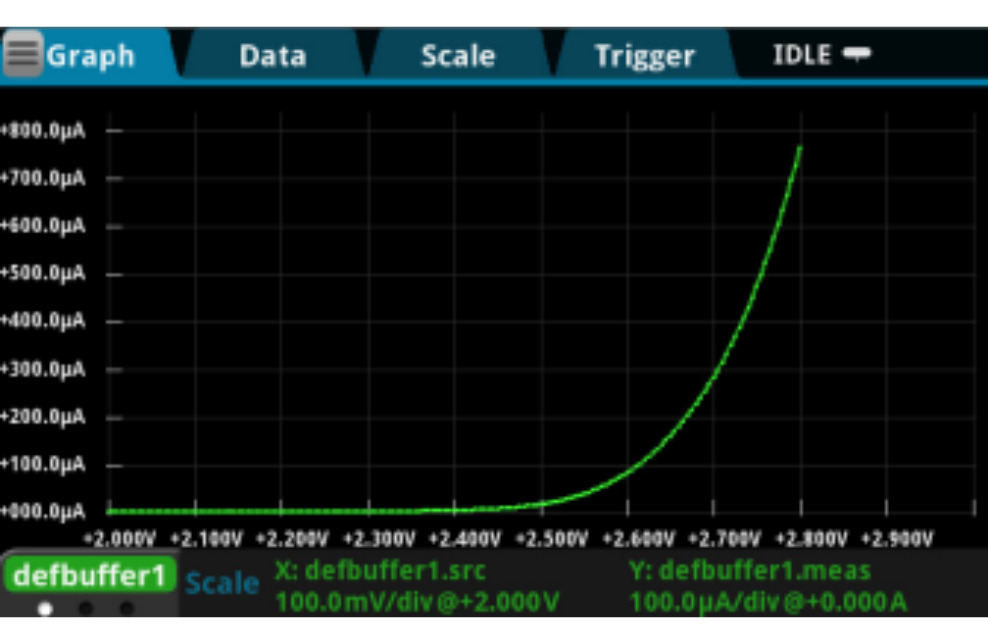

A capacidade de plotar dados no próprio instrumento é um diferencial estratégico. O modo Curve Tracer (Traçador de Curvas) Integrado permite a varredura completa de curvas I-V e a visualização imediata no display. Isso elimina a dependência de um PC externo para a maioria dos testes de P&D e triagem. O usuário pode aplicar zoom, usar cursores e definir limites Pass/Fail diretamente na tela gráfica, simplificando a análise de falhas e a classificação de componentes como MOSFETs, LEDs e CIs de gerenciamento de energia.

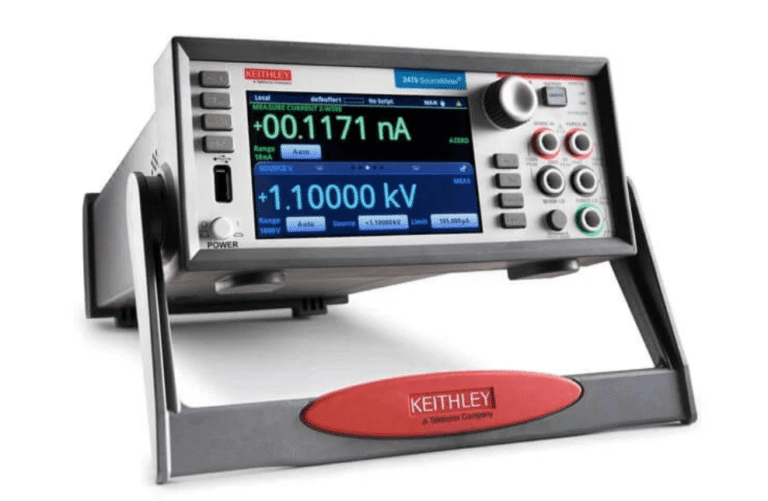

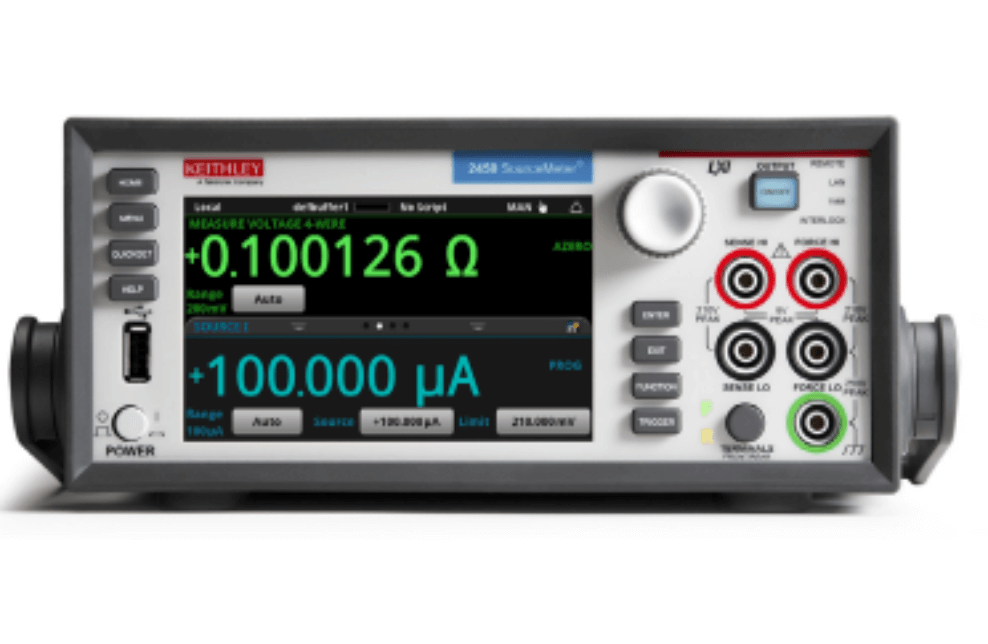

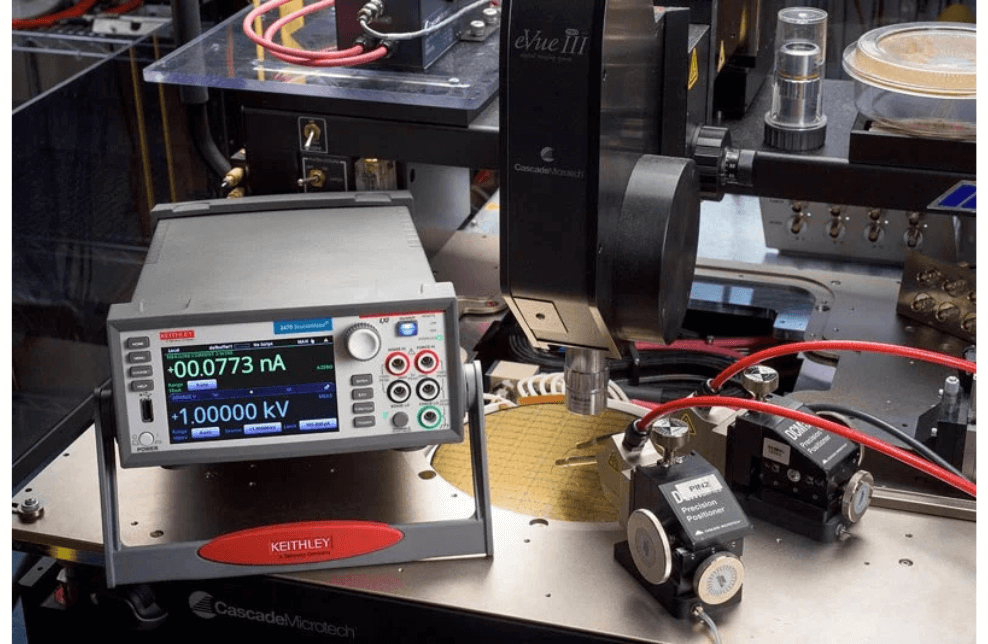

A série 2400 Gráfica oferece precisão de medição de 0,012% e faixas de sensibilidade expandidas. O 2470 atinge a incrível sensibilidade de 10 fA (femptoampère), essencial para caracterizar materiais nanoescala ou medir o leakage (corrente de fuga) em isoladores de alta tensão (até 1100 V). O 2450 e 2460 trazem a nova faixa de medição de 10 nA para testes precisos de dispositivos de baixa potência (IoT).
Para o ambiente de automação e teste de produção, os modelos 2461 e 2470 incluem um Digitalizador de 1 MS/s para captura de transientes rápidos de potência em 18 bits. Além disso, o motor de programação TSP (Test Script Processor) permite que scripts completos de teste sejam carregados e executados dentro do próprio SMU. Isso proporciona velocidades até 5x mais rápidas que sistemas baseados em SCPI tradicional e oferece o TSP-Link para comunicação e sincronização de até 64 SMUs Gráficas em um único sistema de teste de múltiplos canais.

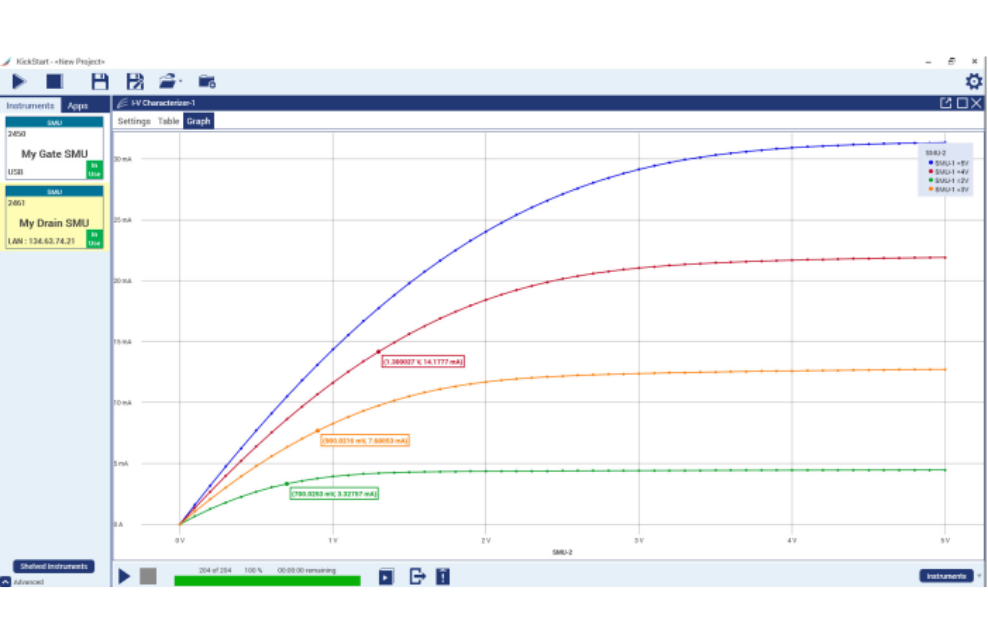

A série 2400 Gráfica é totalmente suportada pelo software KickStart, que permite a configuração e aquisição de dados em minutos, sem código. O KickStart fornece varreduras de I-V, análise de L-I-V (Luminosidade-Corrente-Tensão para LEDs) e testes de pulso. Além disso, a Keithley oferece drivers completos para LabVIEW, C/C++ e outros ambientes, garantindo integração perfeita em qualquer laboratório de ensino ou linha de produção automatizada.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu SMU, abaixo estão os acessóros desta série:
Adaptador Triaxial para Banana Jack para conexões de 3 fios de baixa corrente no painel frontal. Essencial para alta sensibilidade.

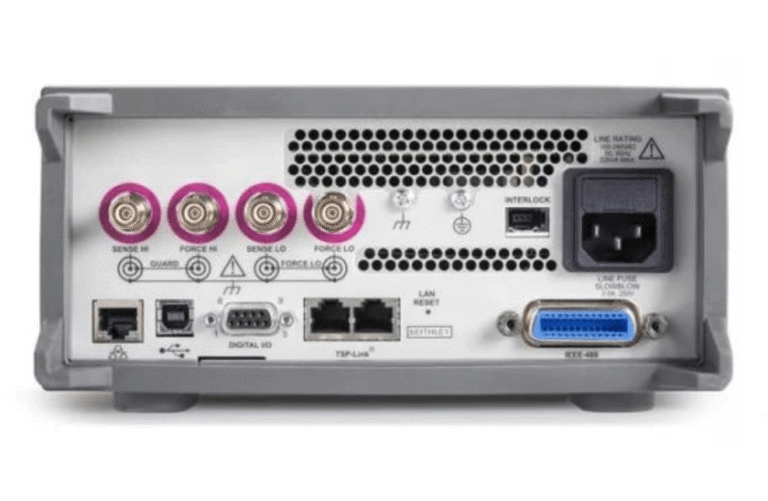

Cabo de interconexão Triaxial-to-Triaxial para medições de baixa corrente e alta impedância na traseira (necessário para 2450/2470).
Cabo de Link de Trigger para sincronização e comunicação de alta velocidade (TSP-Link) entre múltiplos SMUs em sistemas automatizados.
A Série 2400 Gráfica atende a todos os perfis, da nanoescala ao teste de potência. 2450 (Uso Geral/Sensível): 20 W, 1 A, 200 V.
Ideal para dispositivos de baixa potência e resistências. 2460 (Alta Corrente): 100 W, 7 A DC/Pulse, 105 V.
Foco em LEDs, painéis solares e eletrônica de potência. 2461 (Alta Velocidade/Potência): 100 W, 10 A Pulse, 1 MS/s.
Para testes rápidos e captura de transientes de energia. 2470 (Alta Tensão/Baixa Corrente): 20 W, 1 A, 1100 V.
Foco em semicondutores SiC/GaN e testes de isolamento/fuga.
Ação: Defina sua faixa de Tensão/Corrente e a necessidade de velocidade de aquisição (1 MS/s) para escolher o modelo mais adequado.
Maximize a eficiência de teste e a capacidade de visualização de dados da CISTEK:
Software:
Utilize o software KickStart para controle e análise gráfica sem programação.
Programação:
Para sequências personalizadas e testes de alta velocidade, utilize o motor TSP e a comunicação TSP-Link.
Ação: Considere o uso de probes e fixtures de teste de baixa capacitância e baixa fuga (como adaptadores Triaxial) para garantir a integridade da sua medição de precisão.
Com a configuração técnica definida, finalize o processo com o suporte CISTEK, seu parceiro em medição:
Garantia e Calibração: O hardware possui 3 anos de garantia de fábrica.
A CISTEK pode orientar sobre planos de extensão e a importância da Calibração ISO-17025 para manter a precisão (ex: C/2450-3Y-ISO) para auditoria e confiança.
Ação: Entre em contato com a equipe da CISTEK para um orçamento detalhado e para validar a integração do SMU Gráfico em seu ambiente de laboratório ou produção.
