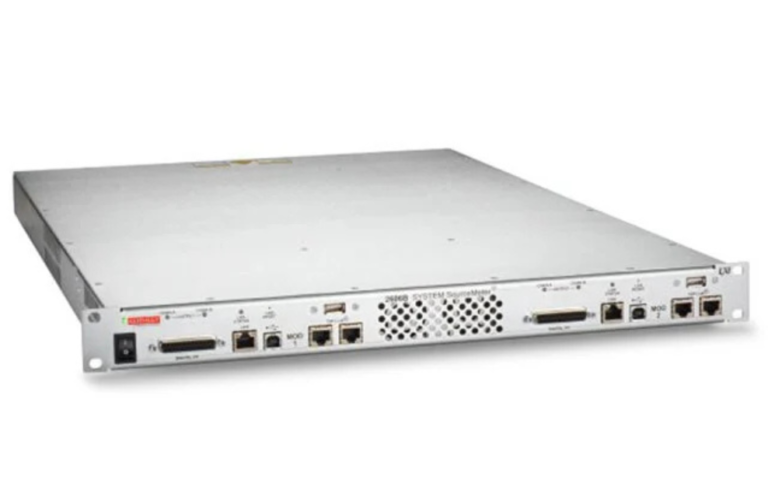

O Keithley 2606B redefine a eficiência em sistemas de teste ao oferecer quatro canais SMU de 20W em um chassi de apenas 1U de altura. Construído com a terceira geração de tecnologia SMU da Keithley, ele combina fonte de alimentação de precisão, fonte de corrente, DMM de 6½ dígitos, gerador de formas de onda e de pulsos em um único instrumento integrado. Projetado para testes de alta densidade, como em dispositivos VCSEL, diodos laser e CIs analógicos, o 2606B permite empilhar múltiplas unidades sem espaçamento térmico, triplicando a contagem de canais no mesmo espaço de rack em comparação com soluções tradicionais.

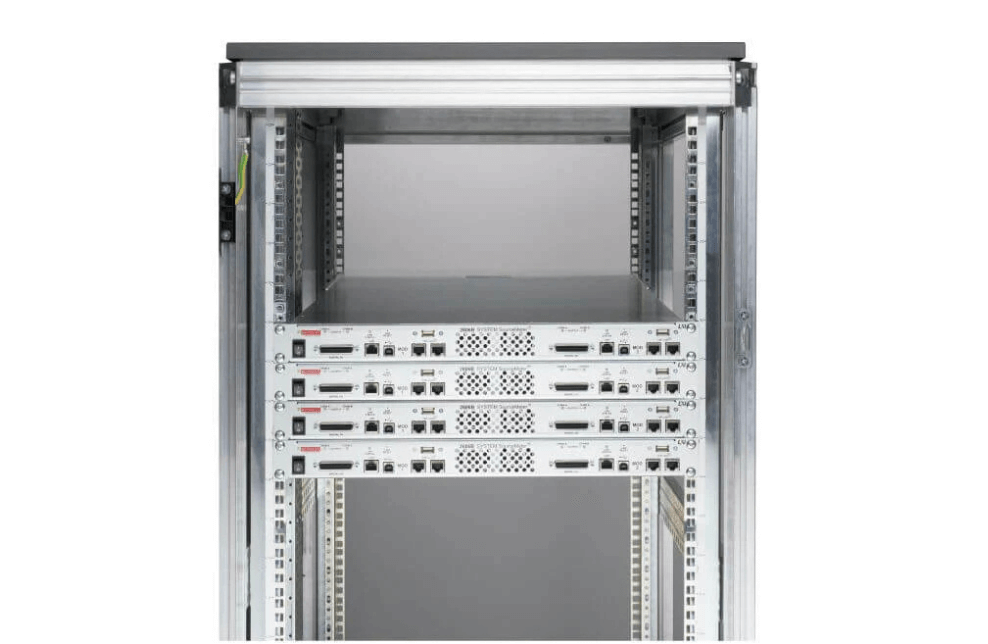

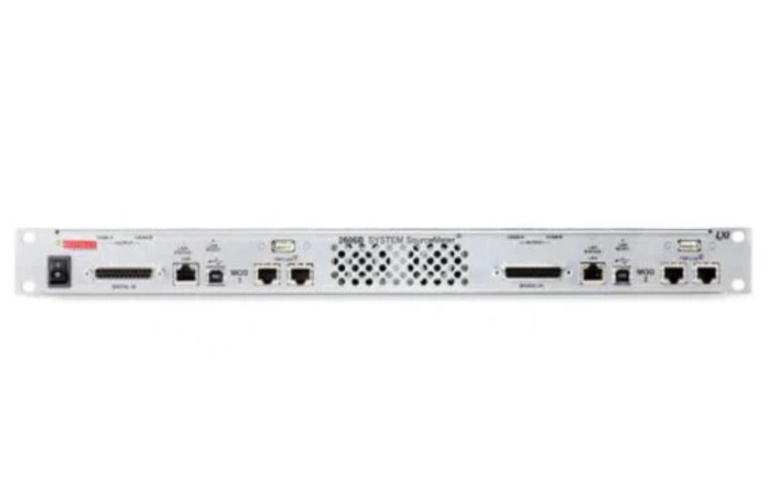

O principal diferencial do 2606B é sua capacidade de acomodar quatro canais independentes em um fator de forma de apenas 1U. Isso permite que fabricantes de dispositivos optoeletrônicos e semicondutores aumentem drasticamente a capacidade de teste sem expandir a área física ocupada pelos racks. Graças ao seu design térmico avançado, as unidades podem ser empilhadas diretamente umas sobre as outras, eliminando a necessidade de ventiladores extras ou espaços vazios para dissipação, otimizando o uso do chão de fábrica.

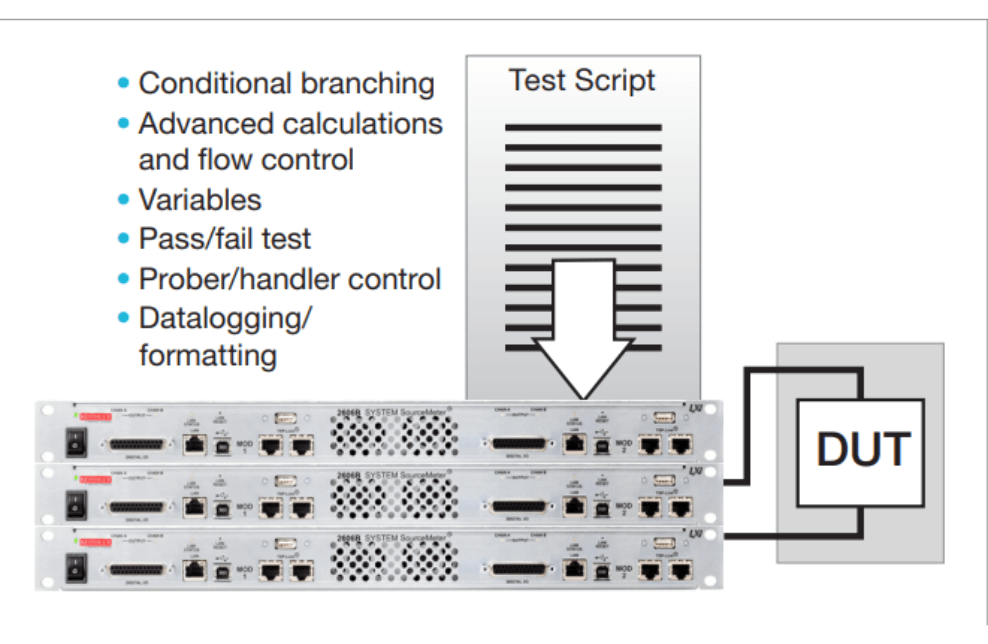

Equipado com o motor TSP (Test Script Processor), o 2606B processa scripts de teste completos internamente. Isso significa que as decisões de teste e o sequenciamento ocorrem dentro do hardware, eliminando a latência de comunicação com o PC externo. Para aplicações multicanais massivas, a tecnologia TSP-Link permite sincronizar centenas de canais com precisão de microssegundos, garantindo que cada dispositivo seja testado com a mesma integridade e velocidade exigida em ambientes de produção de alto volume.
Apesar de seu foco em densidade, o 2606B não compromete a precisão. Cada um de seus quatro canais oferece medição de 6½ dígitos e sensibilidade de 100 fA. Isso o torna capaz de caracterizar não apenas a potência de operação de componentes como VCSELs e LEDs, mas também correntes de fuga críticas em ASICs e dispositivos de baixo consumo. A arquitetura de quatro quadrantes permite que cada canal atue como fonte ou carga, oferecendo versatilidade total para testes de I-V paramétricos complexos.
A CISTEK entende que a facilidade de uso é vital. O 2606B possui uma interface web integrada que permite realizar testes rápidos de I-V através de qualquer navegador, de qualquer lugar do mundo. Além disso, a compatibilidade com a aplicação Keithley IVy permite o controle e visualização de dados diretamente em dispositivos móveis. Para integração profunda, o suporte total a LabVIEW, drivers IVI e comandos SCPI garante que o 2606B se encaixe perfeitamente em infraestruturas de software de teste já existentes.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu SMU, abaixo estão os acessóros desta série:

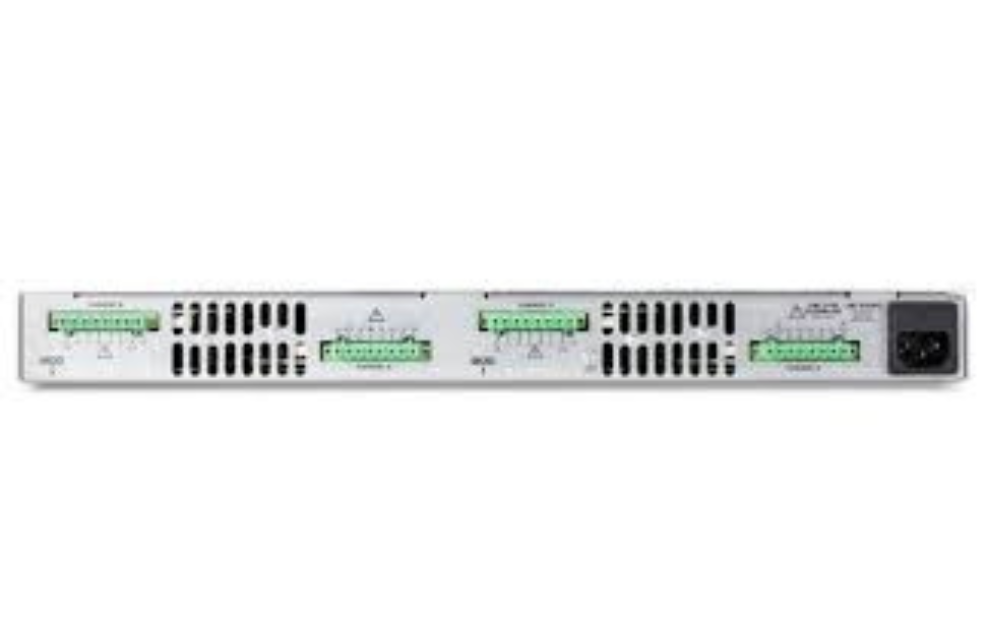

Kit de conectores traseiros para fácil acesso aos 4 canais SMU.
Cabo de alta velocidade para expansão e sincronização multicanal.
Licença para controle sem programação e análise gráfica avançada.
A série 2606B é otimizada para quem precisa de muitos canais no menor espaço possível. Avalie se o seu sistema exige reduzir o tamanho total do rack de teste.
Ação: Compare a contagem de canais necessária para o seu projeto e decida quantas unidades 2606B serão necessárias para preencher seu rack sem precisar de espaços térmicos.
Com a densidade de canais definida, o passo final é configurar os acessórios de conexão traseira e validar o suporte técnico para implementação dos scripts de teste.
Ação: Entre em contato com a equipe da CISTEK. Iremos fornecer um orçamento detalhado e orientar sobre a melhor forma de integrar o 2606B em sua linha de produção.
Testes de alta potência exigem um setup de segurança rigoroso, incluindo intertravamentos e proteções de sobrecarga.
Ação: Entre em contato com a equipe da CISTEK. Iremos fornecer um orçamento detalhado, validar as especificações térmicas do seu teste e garantir a correta integração do sistema SMU.
