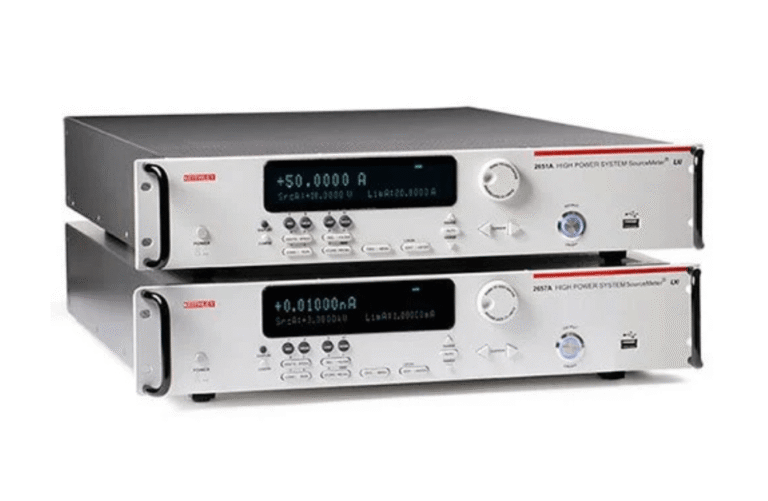

A Série Keithley 2650 foi desenvolvida para superar os desafios de teste em eletrônica de potência e semicondutores de banda larga (SiC e GaN). Composta pelos modelos 2651A e 2657A, esta linha oferece uma combinação sem precedentes de potência e precisão, permitindo fornecer até 2000 W de potência pulsada ou 200 W DC. Enquanto o 2651A domina aplicações de alta corrente com até 50 A, o 2657A atinge 3000 V com resolução de 1 fA para medições de fuga. Ambos utilizam a arquitetura TSP para automação de alta velocidade e digitalizadores de 1 MS/s para captura de transientes rápidos.

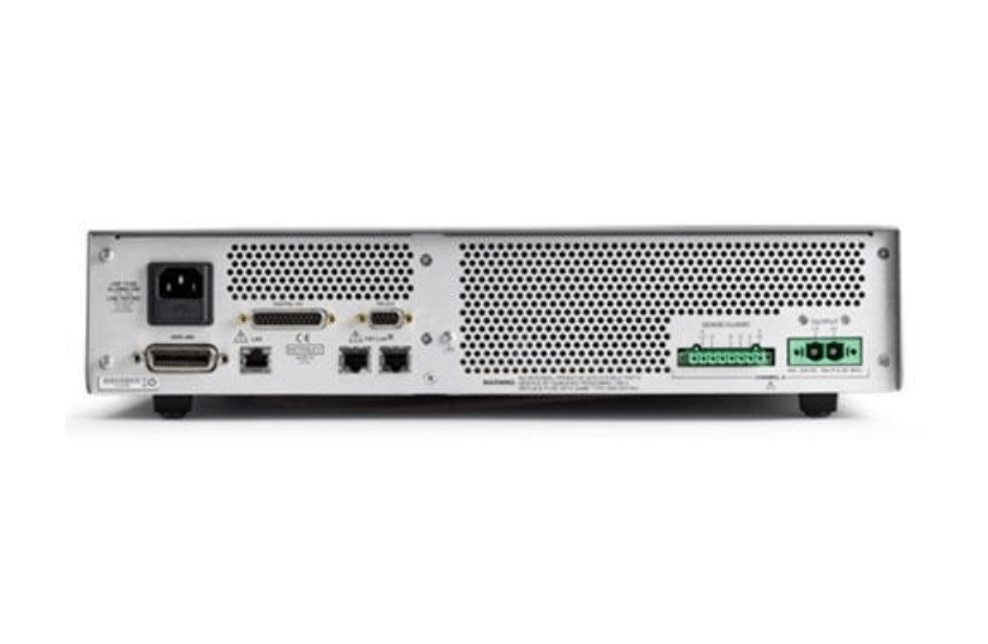

A série 2650 redefine os limites de uma SMU ao oferecer até 2000 W de potência pulsada ou 200 W DC em um único chassi. O modelo 2651A é capaz de fornecer até 50 A (ou 100 A conectando duas unidades em paralelo via TSP-Link), sendo ideal para testar MOSFETs de potência, IGBTs e LEDs de alto brilho. Essa capacidade permite realizar testes de estresse e caracterização I-V completa em dispositivos que operam em regimes de altíssima corrente, garantindo a validação térmica e elétrica necessária para projetos robustos.

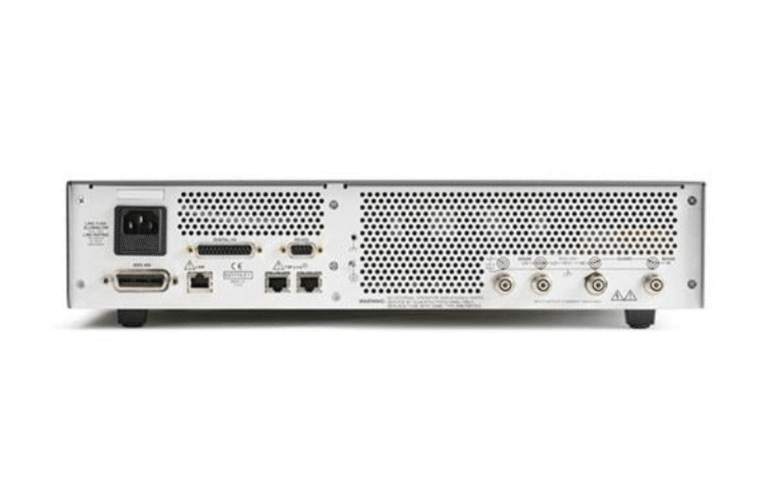

Para desafios envolvendo isolamento e correntes de fuga em semicondutores de banda larga (SiC/GaN), o modelo 2657A fornece até 3000 V com uma sensibilidade de medição líder na indústria de 1 fA. Essa combinação de alta tensão com baixíssima corrente permite caracterizar com precisão extrema o estado “OFF” de dispositivos de potência, garantindo a segurança e a eficiência de conversores e sistemas de transmissão. A precisão é suportada por ADCs duplos de 22 bits, garantindo integridade total em cada ponto de medição.

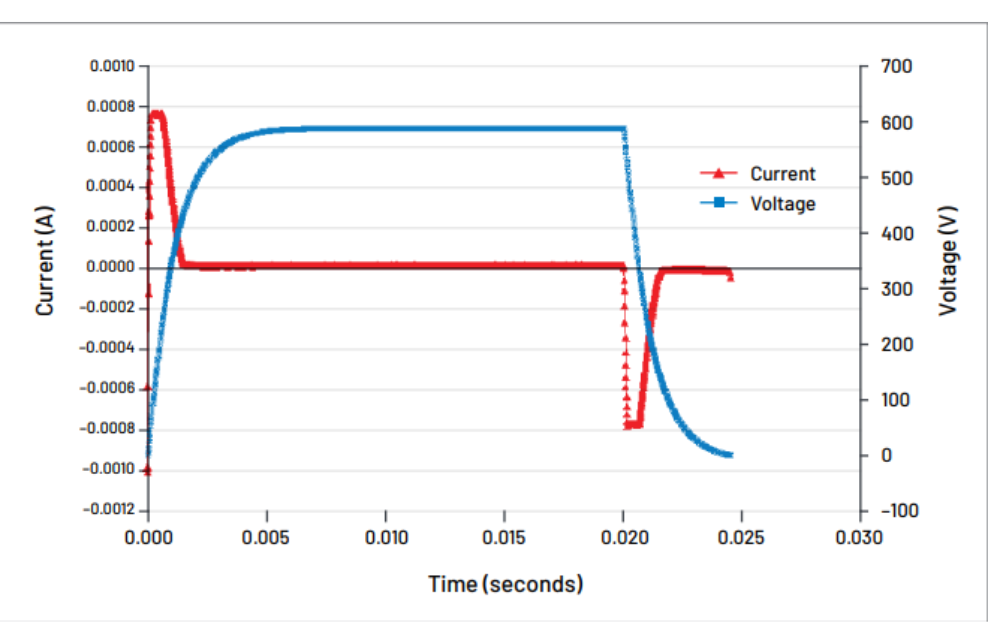

Para engenheiros que precisam analisar o comportamento dinâmico e transientes rápidos, a série 2650 integra digitalizadores duplos de 18 bits e 1 MS/s. Isso permite capturar formas de onda de tensão e corrente simultaneamente com resolução de microssegundos, eliminando a necessidade de osciloscópios externos para visualizar o comportamento do pulso. Essa funcionalidade é essencial para monitorar o autoaquecimento do dispositivo sob teste (DUT) e para validar o tempo de resposta de circuitos de proteção contra sobretensões.

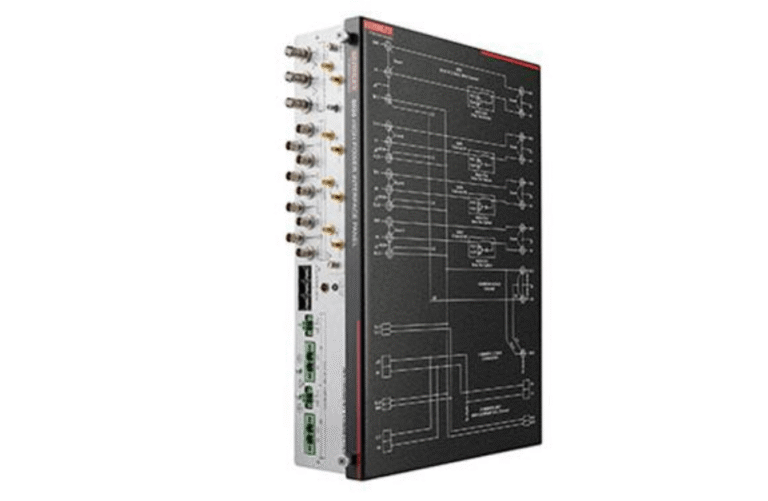

Baseada na tecnologia TSP (Test Script Processor) da Keithley, a série 2650 executa programas de teste complexos diretamente no instrumento, o que otimiza o throughput de produção ao remover a latência de comunicação com o PC. Através do barramento TSP-Link, essas SMUs de alta potência podem ser integradas perfeitamente com outros modelos da Série 2600B, permitindo criar sistemas de teste multicanais com até 64 canais sincronizados, todos operando como um único sistema coordenado de alta precisão. Sugestão de Imagem: Ilustração de múltiplas unidades 2651A/2657A conectadas via TSP-Link em um rack de teste automatizado.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu SMU, abaixo estão os acessóros desta série:

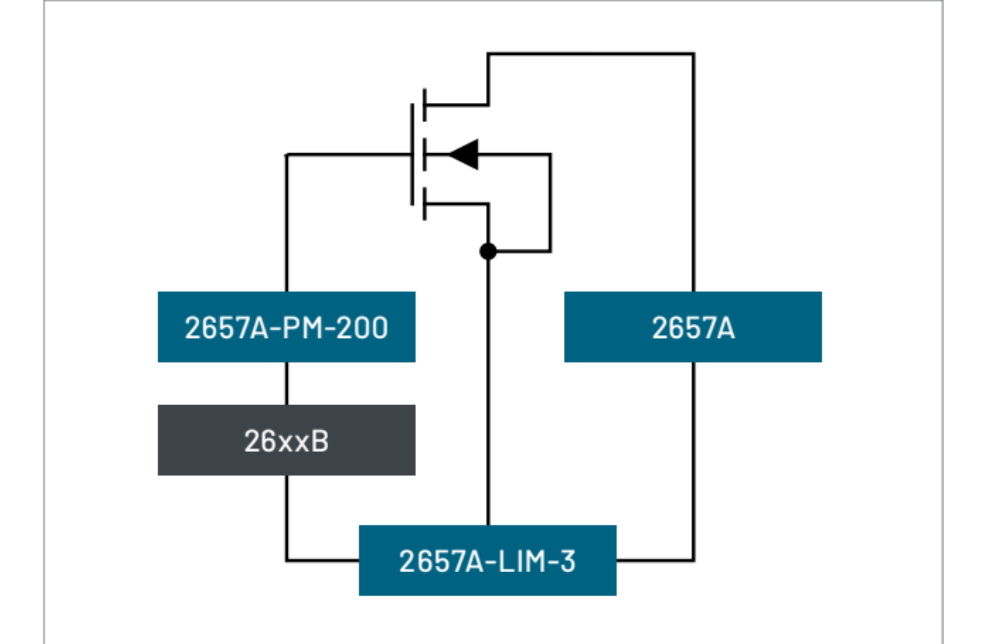

Módulo de proteção de limites para o 2657A, essencial para segurança em testes de alta tensão.
Kit de cabos de baixa indutância e alta corrente (50 A) para o 2651A.
Software avançado para caracterização de componentes semicondutores discretos.
A principal decisão é o requisito de potência do seu DUT. Se você precisa de corrente massiva para caracterizar diodos ou FETs, o 2651A (50 A) é o modelo correto. Se o desafio for medir correntes de fuga em alta voltagem, o 2657A (3000 V) é a ferramenta indispensável.
Ação: Verifique as curvas V-I do seu dispositivo e selecione o modelo que cobre a sua área de operação máxima.
Devido aos níveis de energia envolvidos, o uso de cabos de baixa indutância (para 50 A) ou cabos triaxiais de alta isolação (para 3000 V) é obrigatório para garantir a precisão. Além disso, defina se precisará de duas unidades para dobrar a capacidade via TSP-Link.
Ação: Ao falar com nossa equipe, consulte sobre os kits de conexão de alta performance (2651A-KIT-x) e módulos de proteção para alta tensão.
Testes de alta potência exigem um setup de segurança rigoroso, incluindo intertravamentos e proteções de sobrecarga.
Ação: Entre em contato com a equipe da CISTEK. Iremos fornecer um orçamento detalhado, validar as especificações térmicas do seu teste e garantir a correta integração do sistema SMU.
