A Série Keithley 2600B System SourceMeter SMU é a terceira geração de soluções de medição e fonte de corrente/tensão, otimizada para automação de testes de alta produtividade. Combinando as capacidades de fonte de precisão, fonte de corrente, DMM de 6½ dígitos, gerador de pulso e carga eletrônica em um único instrumento. Sua arquitetura de Canal Único ou Canal Duplo Totalmente Isolado permite ampla escalabilidade. O diferencial crucial é o Test Script Processor (TSP) e a tecnologia TSP-Link, que executam testes complexos diretamente no instrumento, eliminando gargalos de comunicação com o PC e proporcionando a melhor produtividade da categoria.

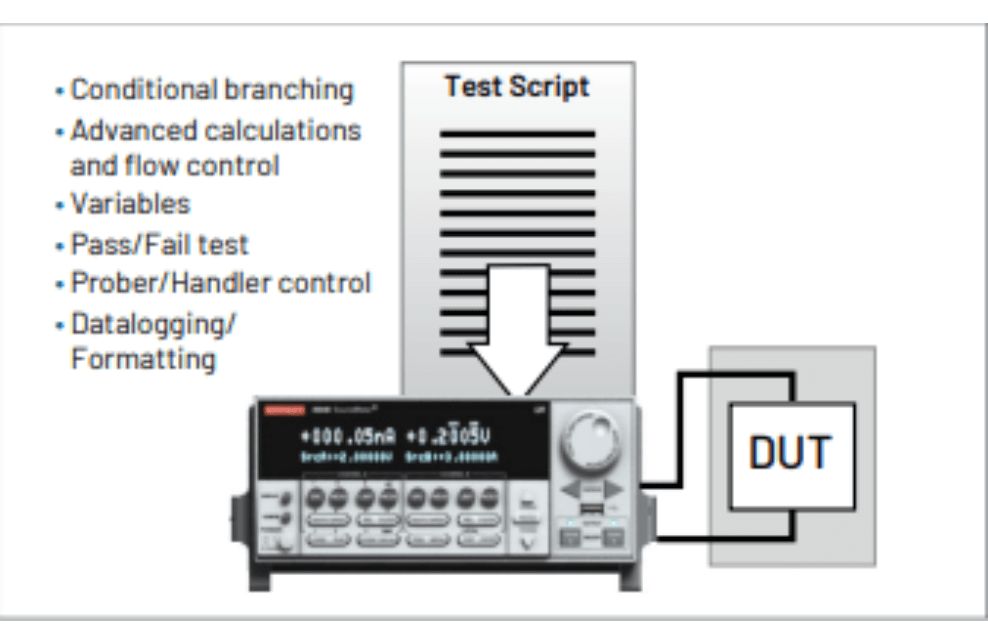

O design da Série 2600B é focado em desempenho de sistema. O Test Script Processor (TSP) é um processador de script embarcado que permite que programas de teste completos sejam executados dentro do SMU, eliminando a comunicação lenta do barramento GPIB/USB/Ethernet e aumentando drasticamente a velocidade. Para testes multicanais, a tecnologia TSP-Link sincroniza vários instrumentos (até 32 nós ou 64 canais) com precisão de menos de 500 ns , permitindo testes paralelos SMU-por-pino de alta velocidade sem a necessidade de um mainframe caro.
A Série 2600B oferece a maior faixa dinâmica da indústria em uma única plataforma, cobrindo o espectro de baixa sensibilidade a alta potência.

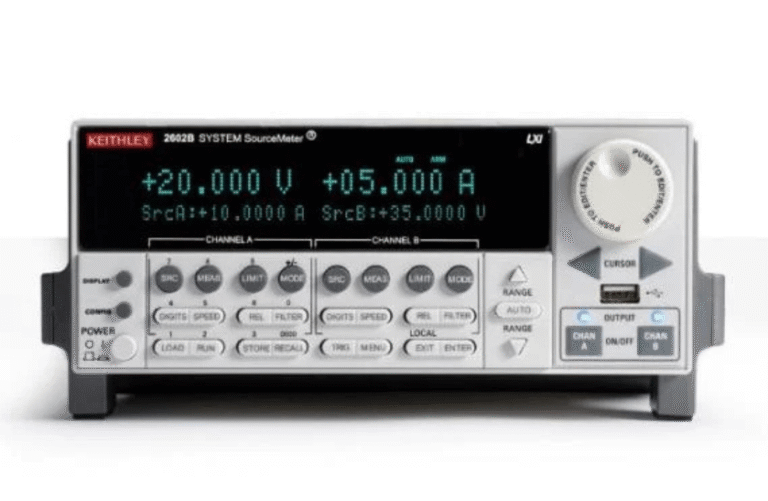

Alta Sensibilidade (263x): Os modelos 2634B, 2635B e 2636B atingem resolução de medição de até 0,1 fA , ideal para medição de correntes de fuga (leakage) em materiais nanoescala ou semicondutores de banda larga (SiC/GaN).

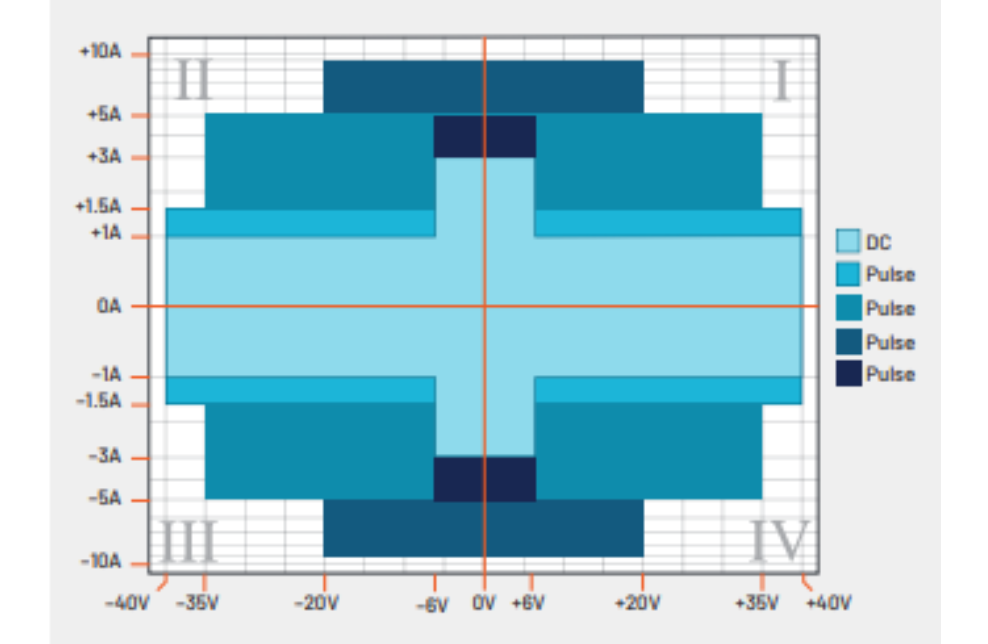

Alta Corrente (260x): Os modelos 2601B, 2602B e 2604B fornecem até 3 A DC e 10 A em Pulso, com potência de até 40 W por canal , essenciais para testes de LEDs, células solares e dispositivos de potência.
Alta Tensão (261x): Os modelos 2611B, 2612B e 2614B fornecem até 200 V, cobrindo o teste de muitos componentes de potência e circuitos integrados.
Cada canal da Série 2600B é um instrumento 6 em 1: Fonte DC de precisão, Fonte de Corrente, DMM de 6½ dígitos, Gerador de Forma de Onda Arbitrária (AWG), Gerador de Pulso e Carga Eletrônica. O Gerador de Pulso permite testes em 10 A com largura de pulso de apenas 100 μs, o que minimiza o autoaquecimento (self-heating) do dispositivo sob teste (DUT), crucial para caracterizar LEDs de alto brilho e semicondutores de potência. O recurso High-C Mode garante medições estáveis em cargas altamente capacitivas de até 50 μF.

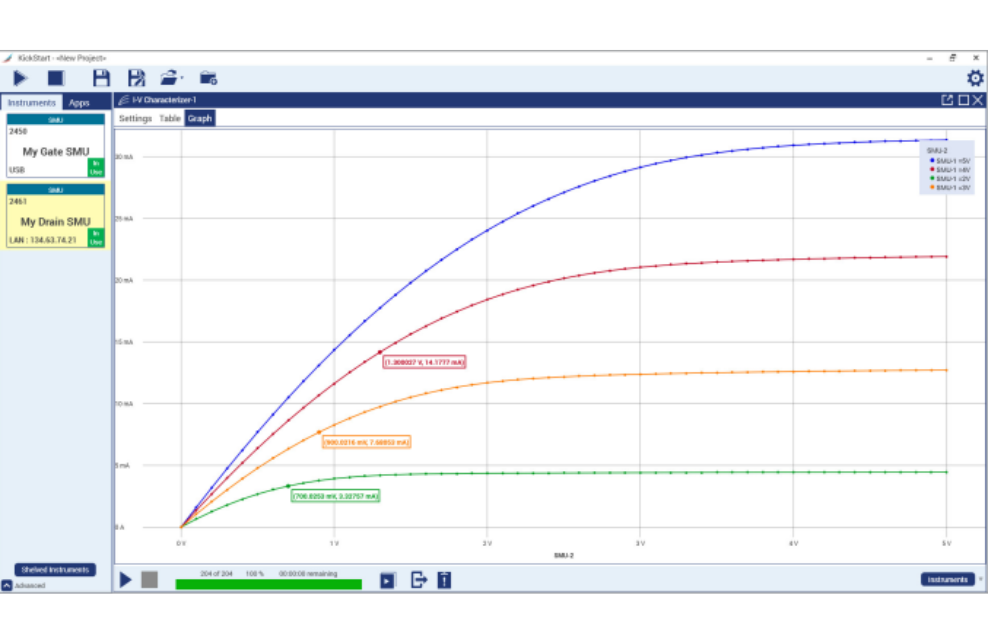

A automação e a análise de dados são facilitadas com o ecossistema de software. O KickStart Software permite a configuração de testes e a visualização gráfica de dados sem a necessidade de codificação. Para caracterização mais profunda de semicondutores, o software opcional ACS-Basic Edition oferece uma suíte completa de testes baseados em GUI (Interface Gráfica de Usuário) para componentes discretos e CI’s. Além disso, a série 2600B é compatível com o código de teste do Keithley 2400 Legacy, facilitando a migração de sistemas antigos e podendo aumentar a velocidade de teste em até 80%.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu SMU, abaixo estão os acessóros desta série:
Cabo Triaxial de Baixo Ruído com Garras Jacaré (2 m). Essencial para medições de μA e nA.
Cabo TSP-Link/Ethernet, necessário para conectar múltiplos SMUs 2600B em um sistema TSP-Link.
Software Opcional de Caracterização de Componentes Semicondutores , ideal para P&D e análise de falhas.
Conector de I/O Digital, para integração com manipuladores (handlers) e controles de trigger externos.
A Série 2600B oferece a flexibilidade que seu sistema de teste precisa:
Performance: Escolha modelos de alta corrente/potência (260x), de alta tensão (261x), ou de ultra-sensibilidade (263x).
Canais: Decida entre modelos de Canal Único (2601B, 2611B, 2635B) ou Canal Duplo Isolado (2602B, 2612B, 2636B) para testes simultâneos (ex: gate e dreno de um MOSFET).
Uso: Os modelos Benchtop (2604B, 2614B, 2634B) são ideais para bancada e não incluem TSP-Link, I/O Digital ou Contact Check.K
Ação: Defina a Sensibilidade Mínima (fA, nA) e a faixa de V/I necessária, e se precisará de múltiplos canais.
Para obter a máxima produtividade em testes automatizados:
Produtividade (TSP): Utilize o Test Script Processor (TSP) para carregar sequências de teste complexas diretamente na memória do instrumento, eliminando o tempo de latência do PC e acelerando o teste.

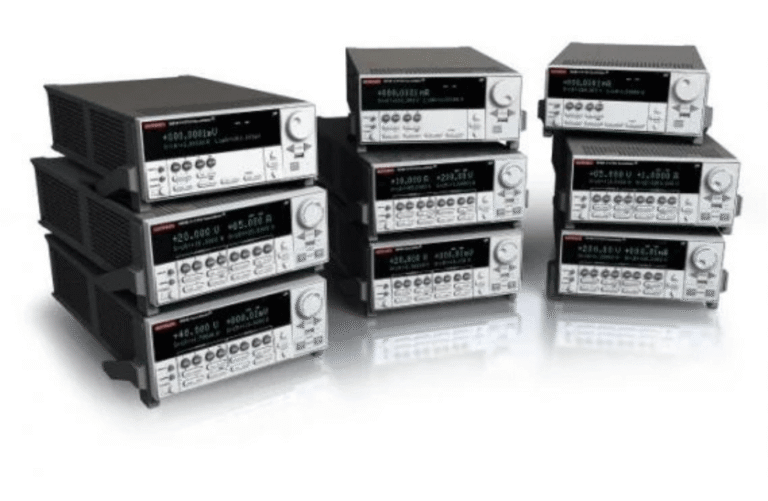

Escalabilidade (TSP-Link): Se precisar de mais de dois canais, use o TSP-Link (exceto modelos Benchtop) para criar um sistema sincronizado com alta velocidade de até 64 canais.
Software: Adicione o software ACS-Basic Edition (opcional) para testes parametrizados de semicondutores ou use o KickStart para controle sem código.
Ação: Selecione a opção TSP-Link se for necessária expansão futura e considere a licença do ACS-Basic para caracterização de componentes.
Com a configuração de hardware e software definida, garanta a longevidade da sua solução:
Proteção e Garantia: O instrumento possui 1 ano de garantia padrão. Considere a extensão de garantia (ex: 26xxB-3Y-EW) e o plano de Calibração ISO-17025 (ex: C/26xxB-3Y-17025) para 3 ou 5 anos.
Acessórios: Escolha cabos de triaxial de baixo ruído (como o 2600-ALG-2) para manter a integridade da medição de baixa corrente.
Ação: Entre em contato com a equipe da CISTEK para um orçamento detalhado, tirar qualquer dúvida técnica restante e orientar sobre a finalização da sua compra.
