Teste Double Pulse em SiC e GaN

O Teste Double Pulse (DPT) é a metodologia padrão para avaliar o desempenho dinâmico de dispositivos de potência como SiC e GaN. O desafio técnico está em capturar transientes de comutação extremamente rápidos e medir parâmetros como Eon, Eoff e Trr com precisão absoluta em condições reais de carga indutiva. Para engenheiros de potência, qualquer indutância parasita no setup ou erro de temporização nos pulsos pode invalidar os cálculos de eficiência. Utilizando osciloscópios de alta resolução com software de análise dedicado, o processo de medição é automatizado, eliminando cálculos manuais propensos a erros. Combinando a geração precisa de pulsos e o isolamento galvânico das sondas ópticas, nossas soluções permitem validar a robustez do design e otimizar os circuitos de gate drive sob tensões de barramento reais.

Soluções Específicas e Equipamentos em Destaque:

A seguir, apresentamos os equipamentos-chave para esta área de pesquisa, descrevendo o desafio de medição específico que cada um deles resolve.

Pontas de Tensão Isoladas Tektronix IsoVu TIVP

Largura de Banda - Até 1 GHz
Tensão de Modo Comum - 60 kV
Sensibilidade / Ruído - 120 dB em 100 MHz (1 milhão para 1)
Tipo de Conector - TekVPI

Preço base: R$115.000,00

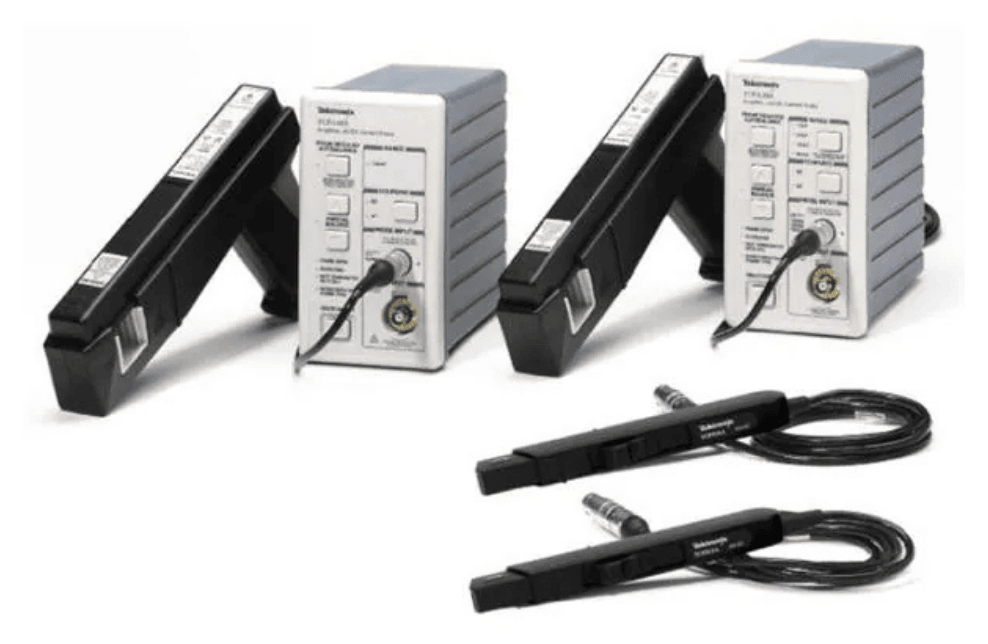

Pontas de Corrente Tektronix Série TCP (Alta Performance)

Largura de Banda - Até >120 MHz
Corrente Máxima - 150 A RMS (500 A Pico)
Sensibilidade - Resolução a partir de 1 mA
Tipo de Conector - TekVPI / BNC

Preço base: R$28.000,00

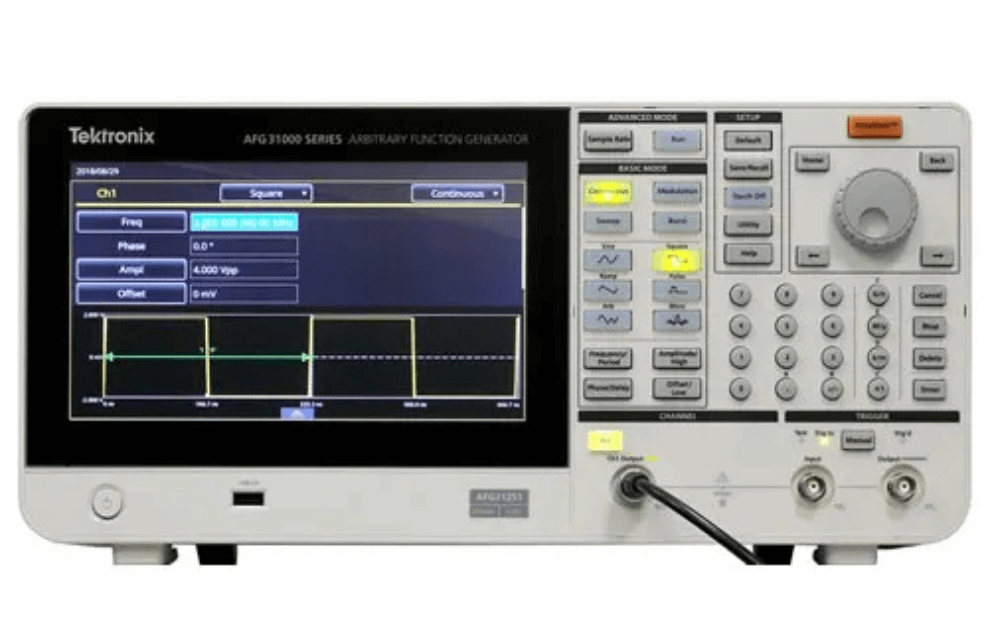

AFG31000 Tektronix (AFG Touchscreen/InstaView)

Canais - 1/2 Canais
Taxa de Amostragem - 2 GSa/s
Faixa de Frequência (Sine) - 250 MHz
Resolução Vertical - 14 bits

Preço base: R$30.000,00

Fonte DC Keithley 2260B (Simulação e ATE)

Tensão Máxima - 800 V
Corrente Máxima - 108 A
Potência Máxima - 1080 W
Garantia - 3 Anos

Preço base: R$22.300,00

5 Series B MSO Tektronix (8 FlexChannels e 12 bits)

Largura de Banda 350 MHz - 2 GHz
Canais Analógicos 4 , 6 ou 8 FlexChannels
Canais Digitais - até 64
Taxa de Amostragem - 6,5 GS/s/ch

Preço base: R$180.000,00

6 Series B MSO Tektronix (10 GHz e 50 GS/s)

Largura de Banda 1 GHz - 10 GHz
Canais Analógicos 4 , 6 ou 8 FlexChannels
Canais Digitais - até 64
Taxa de Amostragem - até 50 GS/s

Preço base: R$330.000,00

Keithley SMU Série 2400 Gráfica (Touchscreen)

Faixas de Operação Máxima (Source/Measure) - ± $200 V$ / ± $1 A$ (2450)
Sensibilidade - Mínimo de 10 nA (2450)
Precisão - 0.012% (Medição Básica)
Número de Canais - 1 Canal

Preço base: R$ 73.450,00

Seu desafio em Eletrônica de Potência precisa de uma solução de medição específica?
